Instrucciones de la 9.26500 válvula de cambio
Herramientas requeridas:Llave Allen de 4 mm, alicates o pinzas de corte y destornillador ranurado pequeño.
Preparación:Corte el suministro de agua al grifo: Importante: desconecte el suministro de agua del grifo antes de empezar. Puede desconectar el suministro principal de la casa o cerrar las válvulas de paso, si el grifo cuenta con ellas. Luego vuelva a abrir el grifo para vaciarlo del agua que pueda haber quedado allí. Si esto no se hace, pueden producirse inundaciones o lesiones. |
 |
|
1. Retire el tornillo de fijación de la parte posterior del grifo para llenar la bañera con una llave Allen de 4 mm. Extraiga el pico del cuerpo del grifo para llenar la bañera. |
 |
 |
|
2. Retire la tuerca de la llave de la válvula de cambio. |
 |
 |
|
3. Retire la llave de la válvula de cambio. |
 |
 |
|
4. Retire el cartucho de latón, la llave de paso caerá por la parte inferior del orificio del pico de la bañera. |
 |
 |
|
5. Separe la tuerca de compresión del cartucho de latón. |
 |
 |
|

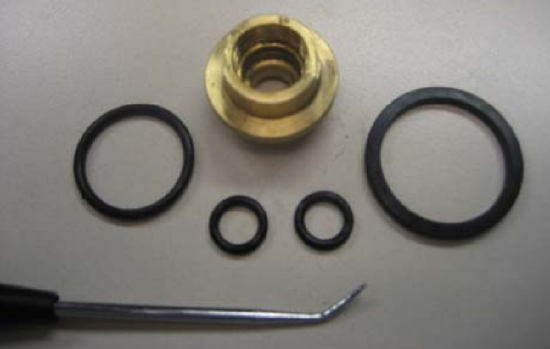

6. Retire las juntas tóricas y el anillo grande de plástico negro. Reemplace la junta tórica grande por la nueva. Deje esta unidad desarmada. |
 |
|
7. Coloque la nueva llave de paso en el interior del grifo para llenar la bañera que está expuesto, con el lado cónico hacia arriba. Con el orificio de colocación del vástago de la válvula de cambio hacia fuera. |
 |
 |
|
8. Inserte el vástago de la válvula de cambio en el orificio de la llave de paso. |
 |
 |
|
9. Enrosque el cartucho de latón sobre el vástago de la válvula de cambio. Coloque el anillo grande de plástico negro en el cartucho de latón. |
 |
10. Deslice las dos juntas tóricas pequeñas sobre el vástago de la válvula de cambio. |
 |
|
11. Deslice el anillo de plástico blanco de la tuerca de compresión sobre el vástago de la válvula de cambio. |
 |
12. Utilice la tuerca de compresión para empujar el anillo de plástico blanco y las dos juntas tóricas de goma hasta su sitio. A continuación, enrosque la tuerca de compresión hasta que quede apretada. |  |
|
13. Retire la junta tórica del pico de la bañera y reemplácela por una nueva. |
 |
 |
|
14. Vuelva a introducir el pico de la bañera en el cuerpo expuesto del grifo para llenar la bañera y ajústelo con el tornillo de fijación. El pico de la bañera quedará fijo una vez que se haya apretado completamente. |
 |
 |
|
15. Vuelva a ensamblar la llave. |
 |
 |
