Instrucciones para el reemplazo de Edwardian kit de juntas tóricas

Indicación: la junta tórica debe cambiarse cuando se produce una fuga entre la sección horizontal y la sección vertical del pico giratorio, en la parte superior o en la parte inferior de la varilla retráctil, o en la base de la sección vertical del pico.


Modelos afectados:

• Grifos de cocina: U.4739, U.4741, U.4746, U.4747, U.4750, U.4751, U.4755, U.4756, U.4763, U.4764, U.4759, U.4761, U.4766, U.4768, U.4769, U.4770, U.4771, U.4775, U.4776
• Grifos para lavabo: U.3720, U.3721, U.3723, U.3724

Las siguientes instrucciones incluyen detalles sobre la reparación de los grifos de cocina y de los grifos para lavabo.

1. Cierre el paso de agua al grifo
2. Quite la espiga decorativa
   • Para quitar la espiga decorativa, envuélvala en un  paño suave o toalla de papel y luego desenrosque con cuidado usando una llave inglesa.

3. Retire la sección horizontal del pico

4. Con un palillo dental o una aguja, retire las dos arandelas de plástico y las cuatro juntas tóricas de la conexión giratoria

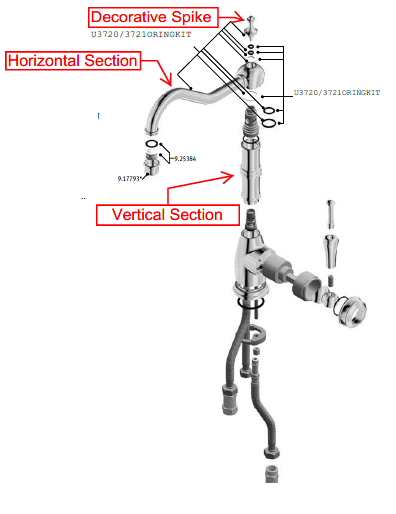

5. Usando el diagrama 2, reemplace las juntas tóricas y las arandelas de plástico

   1.    Inserte la nueva arandela de plástico grande A en la ranura inferior de la sección vertical
   2.    Introduzca la junta tórica de 15/16" B y luego la junta tórica de 3/4" B  en las ranuras en la junta giratoria
   3.    Inserte las dos juntas tóricas pequeñas C en la espiga decorativa
   4.    Coloque la arandela pequeña de plástico D en la ranura en la parte  inferior de la espiga decorativa
   5.    Lubrique las juntas tóricas y vuelva a colocar la sección horizontal del  pico
   6.    Ajuste manualmente la espiga decorativa, envuélvala en una toalla de papel o en un paño suave y luego ajústela con la llave inglesa. No ajuste demasiado la espiga decorativa

6. Si su grifo presenta fugas en la base de la sección vertical  del pico, desenrosque esa sección y reemplace la junta tórica de 1 1/8", luego enrosque el pico nuevamente hacia abajo.

1. Cierre el paso de agua al grifo
2. Retire la perilla retráctil

a. Para retirar la perilla retráctil: jale la
    ​​​​​​​perilla retráctil hacia arriba y, mientras sostiene la varilla
    retráctil, desenrosque la perilla con la mano. Luego,
    envuelva la tuerca de compresión en un paño
    ​​​​​​​suave o toalla de papel y desenrósquela con cuidado
    usando la llave inglesa

3. Retire la sección horizontal del pico
4. Con un palillo dental o una aguja, retire las dos arandelas de
 plástico y las cuatro juntas tóricas de la conexión giratoria
 conexión
5. Utilice el diagrama que se encuentra a continuación para reemplazar las juntas tóricas y las arandelas
 de plástico

   a. Inserte la nueva arandela de plástico grande A en la ranura
    inferior de la sección vertical
   b. Introduzca la junta tórica de 15/16" B y luego la junta tórica de 3/4" B
    en las ranuras ubicadas en la conexión giratoria
   c. Coloque las dos juntas tóricas pequeñas C en la varilla retráctil
  d. Coloque la arandela de plástico pequeña D en la ranura ubicada
    en la parte inferior de la tuerca de compresión
   e. Lubrique las juntas tóricas y vuelva a colocar la sección horizontal del
    pico
  f. Ajuste manualmente la tuerca de compresión, envuélvala en una
    toalla de papel o un paño suave y luego ajústela con la
    llave. No ajuste demasiado la espiga decorativa
    ni la tuerca de compresión

6. Si tiene un grifo para lavabo que presenta fugas en la tuerca de compresión inferior, desconecte el ensamble de la varilla retráctil y quite la tuerca de compresión inferior con una llave inglesa pequeña. Retire las dos juntas tóricas pequeñas de la parte inferior del grifo y coloque dos nuevas en su lugar Vuelva a enroscar la tuerca de compresión inferior y ajústela nuevamente con una llave inglesa pequeña
