U.5585 y U.5555 Cómo limpiar las mallas y la válvula de descarga

Última actualización
Guardar como PDF

Cierre el suministro de agua a la casa. La válvula NO cuenta con mecanismos integrados para cerrar el suministro.

Corte el suministro de agua al grifo: Importante: desconecte el suministro de agua del grifo antes de empezar. Puede desconectar el suministro principal de la casa o cerrar las válvulas de paso, si el grifo cuenta con ellas. Luego vuelva a abrir el grifo para vaciarlo del agua que pueda haber quedado allí. Si esto no se hace, pueden producirse inundaciones o lesiones.

Para enjuagar la válvula a través del cuerpo:

1. Quite la placa frontal. Saque los dos tornillos de la placa frontal 9.24855 para quitar la tapa y la llave.

En el modelo U.5555, retire el conjunto de control de volumen 9.12557 antes de quitar la placa frontal
No desarme la llave termostática ni la tapa. No se puede acceder al cartucho a través de la tapa

2. Afloje las tuercas de suministro de agua caliente y fría para acceder a las mallas. 9.31556 mallas - 9.03559 tuerca.

Si las tuberías de suministro se pueden mover levemente, no es necesario retirar el cuerpo de la cavidad.
- Si las tuberías de suministro son rígidas, tendrá que retirar el cuerpo.

3. Si las tuberías de suministro se pueden mover levemente, retire las mallas y revise si hay restos de suciedad

Si tiene que enjuagar la válvula, no coloque las mallas, pero asegúrese de que las juntas tóricas estén bien ubicadas y ajuste las tuercas de suministro de agua caliente y fría.
- Retire el cartucho, 9.13554
- Con la ayuda de un compañero, enjuague las tuberías a través de la válvula para que el agua salga hacia la cabina de la ducha. 3 segundos deberían ser suficientes para enjuagar las tuberías.
  - No deje que entre agua en la pared
- Reinstale el cartucho.
- Reinstale las mallas.
- Ajuste la temperatura en el cartucho y pruebe el flujo y la temperatura de la unidad.
- Reinstale la placa frontal.

4. Si no se pueden retirar las tuberías de suministro.

La unidad está diseñada para que pueda retirarse de la instalación.
- Desatornille las tuberías de suministro de agua caliente y fría.
- Desatornille la salida superior al control o controles de volumen.
- Retire o afloje el tornillo de fijación del anillo de sujeción 9.18555.
- Saque la válvula de la cavidad.
- Haga el mantenimiento de las mallas.
Si tiene que enjuagar la válvula, no coloque las mallas, pero asegúrese de que las juntas tóricas estén bien ubicadas y ajuste las tuercas de suministro de agua caliente y fría.
- Retire el cartucho, 9.13554.
- Con la ayuda de un compañero, enjuague las tuberías a través de la válvula para que el agua salga hacia la cabina de la ducha. 3 segundos deberían ser suficientes para enjuagar las tuberías.
  - No deje que entre agua en la pared
- Reinstale el cartucho.
- Reinstale las mallas.
- Ajuste la temperatura en el cartucho y pruebe el flujo y la temperatura de la unidad.
- Reinstale la placa frontal.

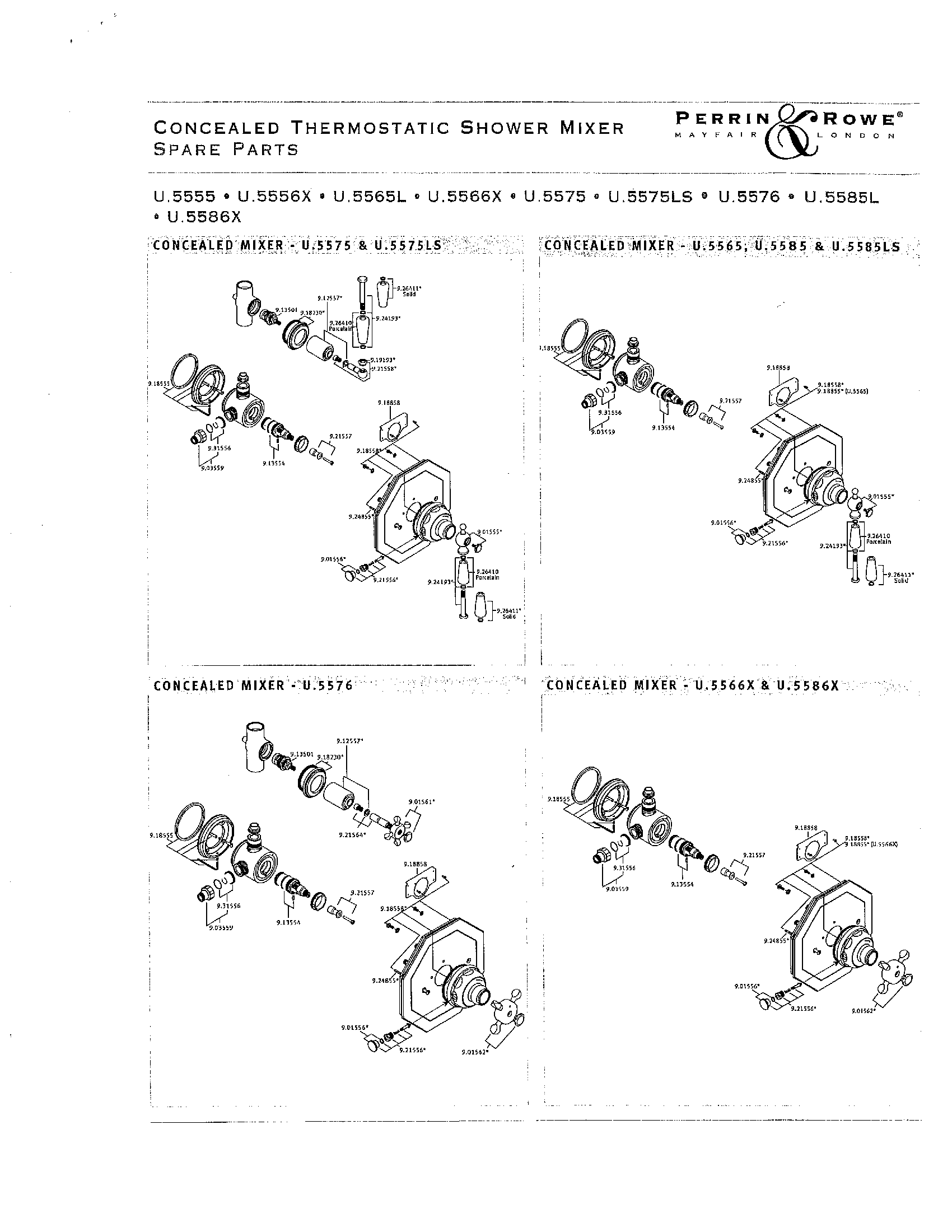

U5585 U5555 CLEAN SCREENS AND FLUSH VALVE 022311_2.png

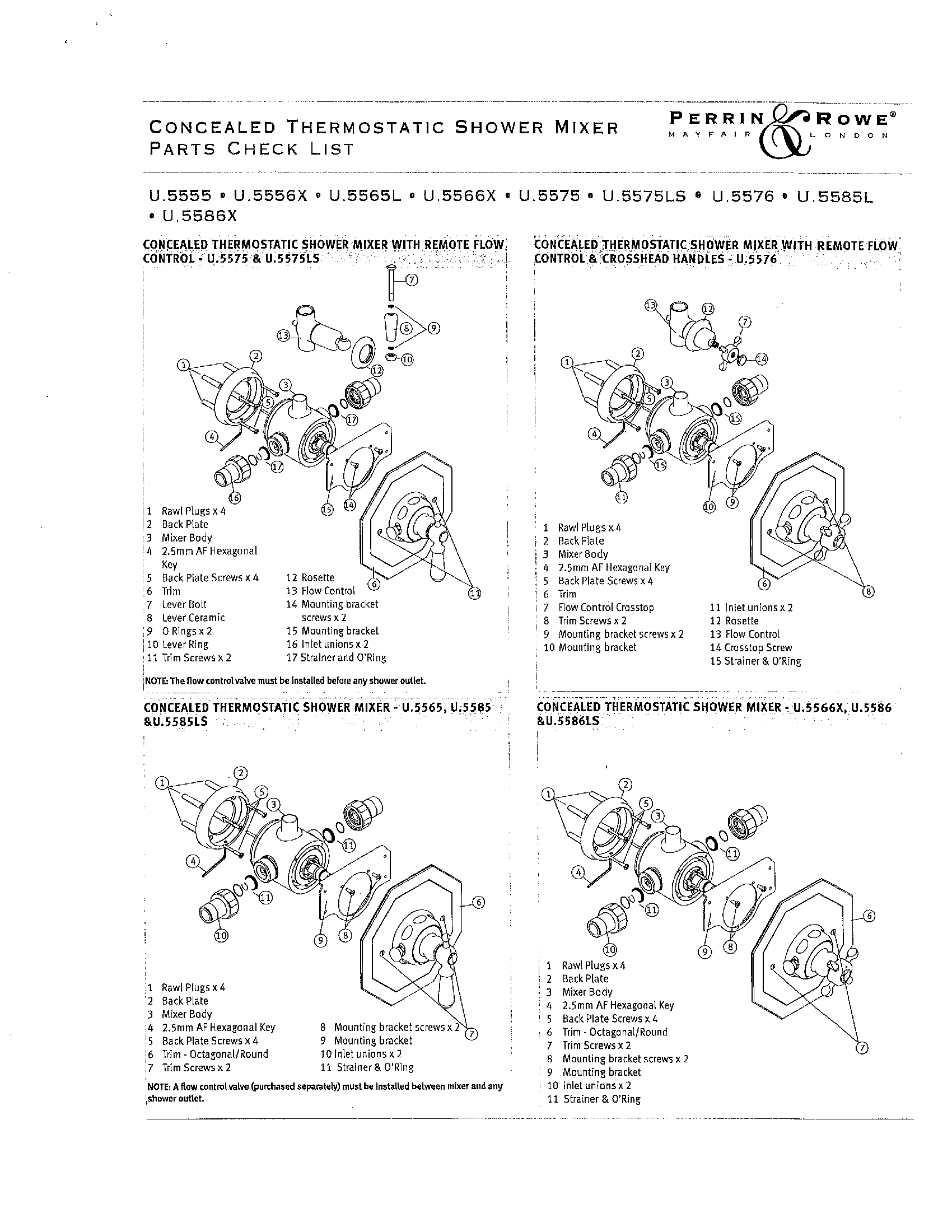

U5585 U5555 CLEAN SCREENS AND FLUSH VALVE 022311_4.png
