Mantenimiento de válvula termostática de 2 llaves REP22-32 VIEJA

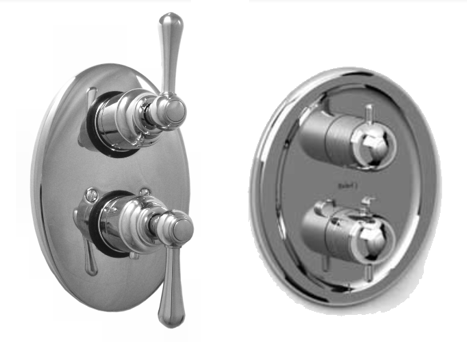

Este artículo explicará cómo limpiar o retirar los cartuchos y las válvulas de retención en una válvula de llave termostática 2 (antes de octubre de 2008)
Preparación:

Importante: cierre el suministro de agua del grifo antes de comenzar. Puede desconectar el suministro principal de la casa o cerrar las válvulas de paso, si el grifo cuenta con ellas. Luego vuelva a abrir el grifo para vaciarlo del agua que pueda haber quedado allí. Si esto no se hace, pueden producirse inundaciones o lesiones.  Las siguientes instrucciones explican cómo retirar la llave de temperatura y la placa acabada para la válvula de la colección TS. Si la válvula de su ducha no es similar y ya no tiene la página de piezas de su válvula, contáctenos.

  • Herramientas recomendadas: Para la llave del grifo, se requiere una llave Allen de 2.5 mm o un destornillador Phillips, un trinquete de 13 mm o una llave ajustable de 1/2"
Instrucciones:
Limpie o reemplace el cartucho termostático

Mantenimiento para el cartucho de temperatura de la válvula termostática

  1. Cierre el suministro de agua.
  2. Retire la tapa de las llaves (8).
  3. Retire las llaves (6) desatornillando los tornillos del ensamble (7).
  4. Desatornille el tornillo de la tapa (4) y el tornillo del ensamble (3) de la placa decorativa (2), y extráigalos.
  5. Desatornille los manguitos (5)
  6. Desatornille el cartucho (1) usando la tuerca hexagonal.

a. Para las válvulas 1/2, existe un espaciador de latón (9) que debe retirarse desatornillando el tornillo de fijación (10) al costado.

  1. Inspeccione el cartucho de temperatura (1). Según el estado del cartucho de temperatura, límpielo o reemplácelo.
  2. Atornille el cartucho de temperatura (1). Ajústelo moderamente (asegúrese de que no haya un alambre de la malla superponiéndose con la junta tórica).
  3. Ajuste la temperatura:

a. Abra el suministro de agua.

b. Inserte la llave (6) (sin atornillar).

c. Pruebe la temperatura del agua en una salida (ducha, pico, etc…); ajuste la temperatura del agua girando la llave (6).

d. Retire la llave (6).

  1. Vuelva a ensamblar la pieza acabada de la válvula. Procure posicionar el botón de tope en la posición de las doce según las agujas del reloj (hacia arriba).
Limpie o reemplace la válvula de retención
clipboard_e2fb82855fb798027a35264f80461ad0f.png clipboard_e965b7e3262d6d40b2551556efc9229eb.png

Mantenimiento de la válvula de retención

  1. Cierre el suministro de agua.
  2. Desatornille las válvulas de detención (3) de la válvula termostática con un trinque y una llave de 13 mm. Procure no aflojar los resortes (2) ni los pistones (1).
  3. Sumerja las válvulas en una solución de vinagre y agua caliente si observa depósitos calcáreos.
  4. Inspeccione los asientos de las válvulas de detención en el cuerpo de la válvula y asegúrese de que no haya residuos.
  5. Vuelva a ensamblar las válvulas de detención asegurándose de que los tornillos de cabeza plana en el interior de la tuerca estén totalmente desatornillados.
