Recambio de la llave monobloc Ciclo
|
Este artículo explicará paso a paso cómo reemplazar la llave en el Ciclo grifo monobloc. |
Preparación: |
Importante: cierre el suministro de agua del grifo antes de comenzar. Puede desconectar el suministro principal de la casa o cerrar las válvulas de paso, si el grifo cuenta con ellas. Luego vuelva a abrir el grifo para vaciarlo del agua que pueda haber quedado allí. Si esto no se hace, pueden producirse inundaciones o lesiones.
- Herramientas recomendadas: Llave Allen de 2.5 mm, destornillador Phillips
Piezas de repuesto (el acabado y la textura pueden variar): |
| Estas son las piezas de repuesto (el acabado y la textura pueden variar) |
|
1. Casquillo calibre
|
2. Llave de repuesto
|
||
Instrucciones: |
|
1. RETIRE el tornillo Allen de 2.5 mm de la llave, el tornillo y el casquillo en la interfaz del cartucho, y DESÉCHELOS, junto con la ANTERIOR LLAVE. |
|
|
|

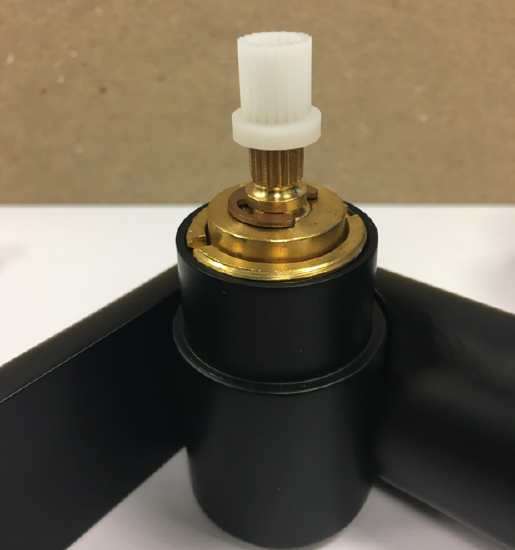

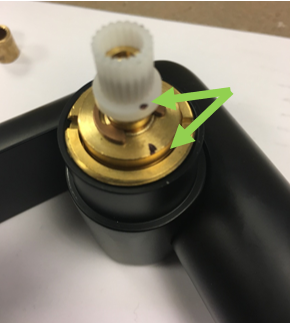

2. Inserte el casquillo calibre en el cartucho (no por completo) y marque un punto de referencia (flechas verdes) |
|
|
|
|
3. Inserte la llave en el casquillo calibre (no por completo) para verificar la posición para la instalación final**. |
 |
| **La instalación final del calibre/de la llave se realiza A PRESIÓN. Usted debe asegurarse de que los elementos estén alineados ANTES de insertar por completo la llave en el casquillo calibre. | |
|
4. VERIFIQUE la posición girando el cartucho desde la posición totalmente cerrada hasta la posición totalmente abierta y volviendo hacia la posición totalmente CERRADA; a continuación verifique la alineación.
|
En el caso de que la posición final esté perfectamente alineada, diríjase hacia el paso 6.  |
En el caso de que la posición final no esté perfectamente alineada, diríjase hacia el paso 5.  |
|

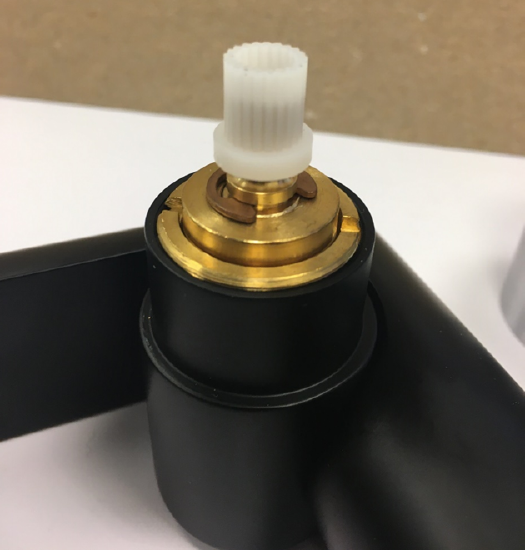

5. Solo si no está perfectamente alineada, retire la llave y ROTE el casquillo calibre (en este caso, el casquillo calibre había sido girado 1/2 de vuelta para compensar la mala alineación. |
Posición original
|
Rotada 1/2 de vuelta
|
|
6. Una vez lograda la alineación perfecta, presione por completo la llave en el casquillo calibre, sostenga la llave en su lugar ajustando el tornillo de fijación y, a continuación, inserte la tapa del tornillo |
 |
 |
 |
