Cómo sustituir el cartucho y el carrete de compensación en una válvula PB (después de ostubre de 2008)

Última actualización
Guardar como PDF

Este artículo explica cómo reemplazar el cartucho y el carrete de compensación para una válvula de presión balanceada de doble acción. Si el sistema tiene una válvula de ciclo, usted debería haber recibido una llave y un domo nuevos junto con el cartucho y el carrete de compensación.

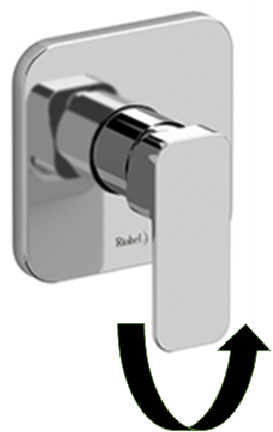

Doble acción

Levante la llave para abrir el suministro de agua

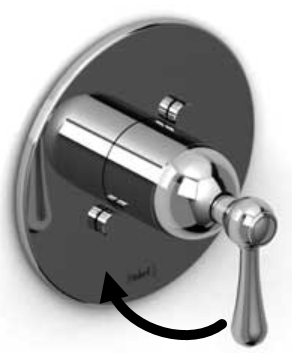

Ciclo

Rote la llave para abrir el suministro de agua

Preparación:

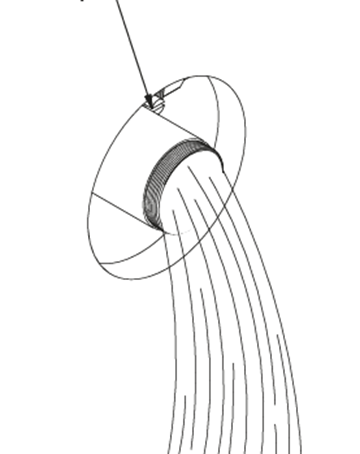

Importante: cierre el suministro de agua del grifo antes de comenzar. Puede desconectar el suministro principal de la casa o cerrar las válvulas de paso, si el grifo cuenta con ellas. Luego vuelva a abrir el grifo para vaciarlo del agua que pueda haber quedado allí. Si esto no se hace, pueden producirse inundaciones o lesiones.

Herramientas recomendadas: Para la llave, se requiere una llave Allen de 2.5 mm o un destornillador Phillips, un destornillador Phillips y un destornillador plano (si retira la placa), una llave ajustable y un cepillo suave

Instrucciones:

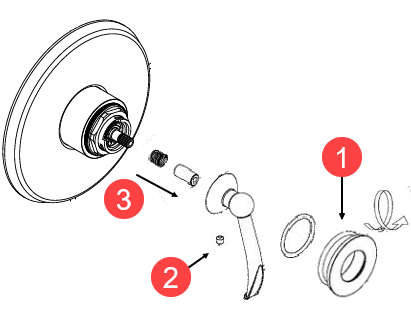

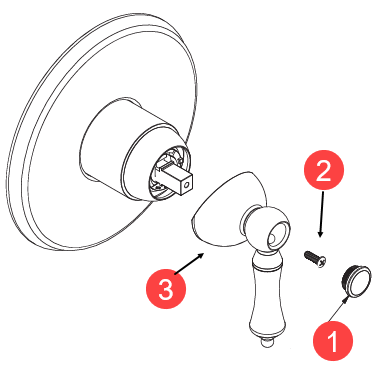

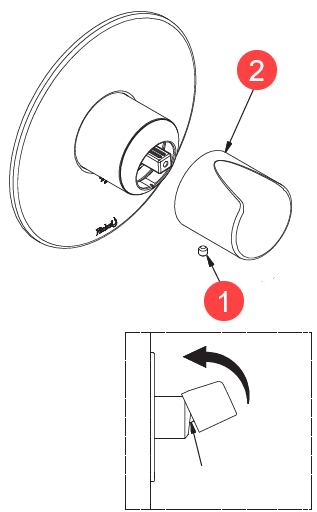

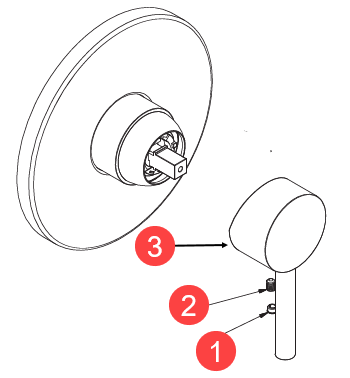

Paso 1: Retire la llave de acuerdo con su modelo

Paso 2: retire la placa (si está cerrando el suministro de agua por medio de las válvulas de servicio, si está cerrando el suministro de agua principal a la casa, continúe con el paso 4).

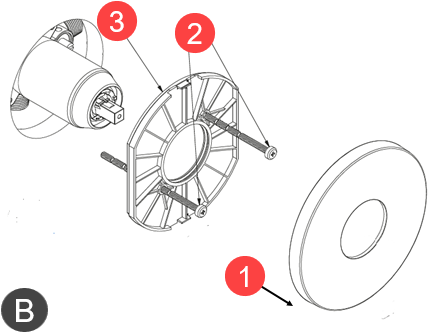

Placa sin tornillos expuestos

A o B

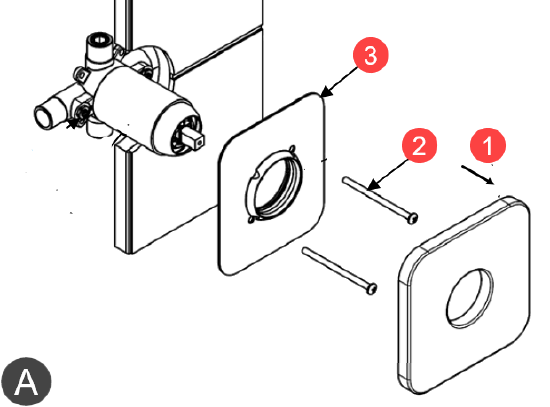

1) Retire la placa de acabado

2) Desatornille los tornillos y retire la placa posterior

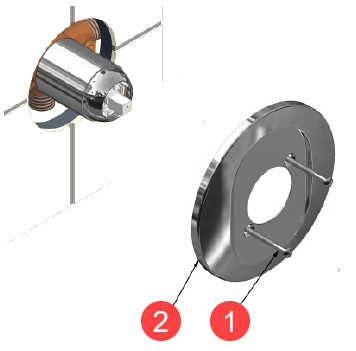

Placa con tornillos expuestos

1) Desatornille las tapas de los tornillos y los tornillos

2) Retire la placa

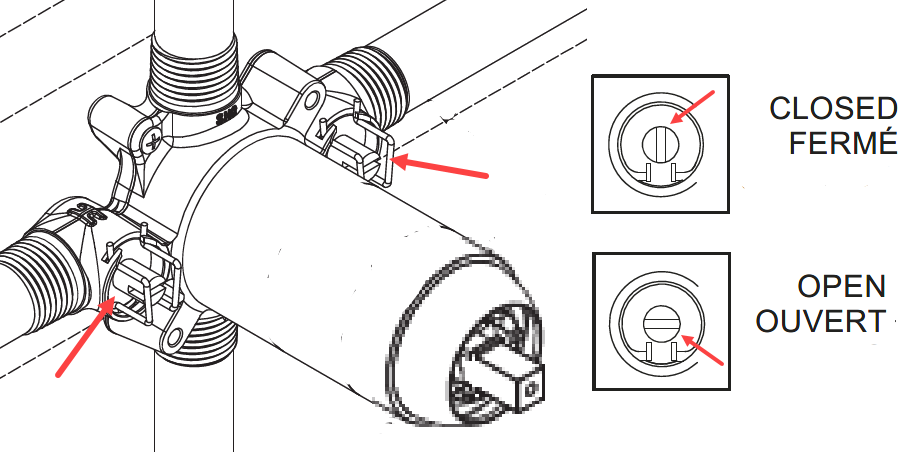

Paso 3: cierre el suministro de agua a través de las válvulas de servicio

Con un destornillador de cabeza plana, gire las válvulas de servicio 1/4 de vuelta para que queden verticales. Luego, abra el grifo para vaciar el agua residual

El modelo de la válvula de servicio podría diferir del que se muestra, pero la manera en la que se abre y cierre es igual.

Paso 4: Retire la pieza acabada de acuerdo con el modelo A o B

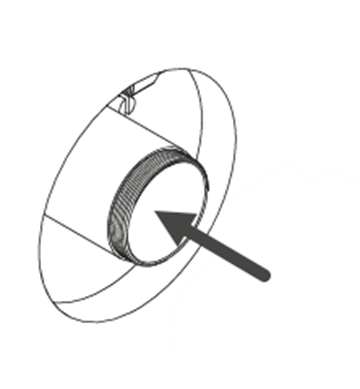

1) Desatornille el domo

2) Deslice el manguito hacia afuera

Deslice el manguito hacia afuera

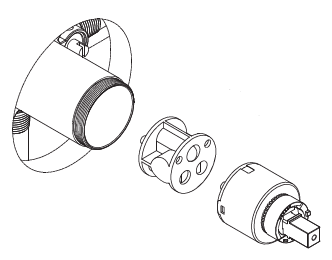

Paso 5: Retire la tuerca, el cartucho y el carrete de compensación, y efectúe una limpieza

Desatornille la tuerca de retención

Extraiga el cartucho y el carrete de compensación

Inspeccione el interior y el asiento, elimine los residuos y, de ser necesario, limpie todo con un cepillo de cerdas suaves.

Enjuague la válvula y las tuberías, para ello, abra un poco las válvulas de servicio a cada lado, alternando durante 20 segundos (ver paso 3). Tenga cuidado de no quemarse

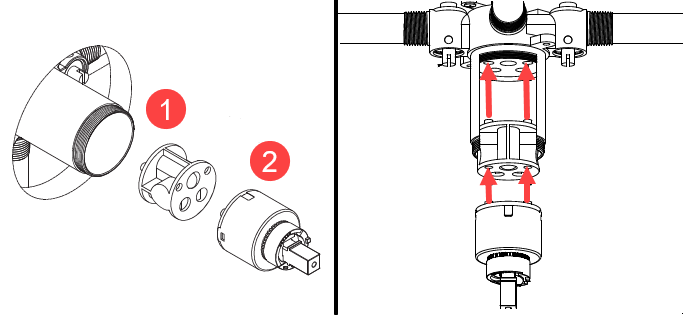

Paso 6: Instale el cartucho y carrete de compensación, y vuelva a ensamblar el sistema

Instale el carrete de compensación (1) y el cartucho (2) asegurándose de que los 2 pasadores de posicionamiento estén con alineados con los dos orificios del asiento de la válvula.
