Cómo reemplazar un cartucho de una válvula XX43-XX83



Este artículo explica cómo instalar un cartucho coaxial en una válvula XX43 (ensamble de una llave) o la válvula XX83 (ensamble de dos llaves)



 Un maneral

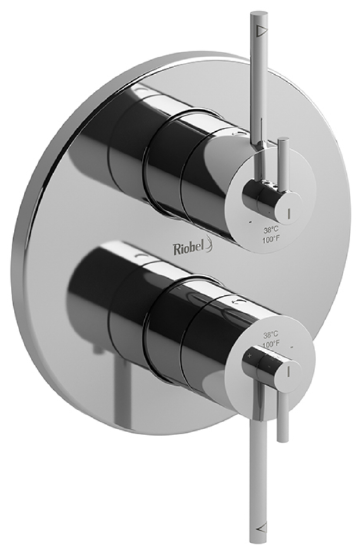

Dos manerales


Preparación:

Importante: cierre el suministro de agua del grifo antes de comenzar. Puede desconectar el suministro principal de la casa o cerrar las válvulas de paso, si el grifo cuenta con ellas. Luego vuelva a abrir el grifo para vaciarlo del agua que pueda haber quedado allí. Si esto no se hace, pueden producirse inundaciones o lesiones.

  • Herramientas recomendadas: llave Allen de 2.5 mm, destornillador Phillips y de cabeza plana (si quita la placa), llave ajustable, cepillo blando
Instrucciones:
Paso 1: identificar y desarmar llaves

Identifique


  • Llave de volumen: palanca
  • Llave de temperatura: palanca
  • Tapa con tornillo expuesto:

Desarme


Identifique


  • Llave de volumen: palanca
  • Llave de temperatura: perilla
  • Tapa con tornillo expuesto:

Desarme


Desarme


Identifique


  • Llave de volumen: palanca, perilla o cruz
  • Llave de temperatura: perilla
  • Tapa con tornillo expuesto: no

Consejo: Realice lo siguiente para quitar la perilla de temperatura.

a) Presione hacia abajo

b) Levante


Desarme


Desarme






Paso 2: retire la placa (si está cerrando el suministro de agua por medio de las válvulas de servicio, si está cerrando el suministro de agua principal a la casa, continúe con el paso 4).
Placa sin tornillos expuestos


a) Retire la placa de acabado

b) Retire los tornillos y quite la placa posterior

Placa con tornillos expuestos


a) Desatornille la tapa roscada

b) Retire los tornillos y quite la placa

Paso 3: cierre el suministro de agua a través de las válvulas de servicio
Ensamble de válvula XX43 de una sola llave


Con un destornillador de cabeza plana, gire las válvulas de servicio 1/4 de vuelta para que queden verticales. Luego, abra el grifo para vaciar el agua residual

El modelo de válvula de servicio puede diferir de la que se muestra anteriormente, pero la manera en la que abre y cierra es igual.

Ensamble de válvula XX83 de dos llaves


Con el destornillador de cabeza plana, quite las válvulas de servicio por completo. Podrá acceder desde un ángulo. Luego, abra el grifo para vaciar el agua residual

**Los modelos anteriores con ensamble de dos llaves no tenían válvula de admisión para cerrar el paso del agua.


Paso 4: retire y limpie el cartucho


a) Desajuste la tuerca de retención decorativa.

b) Jale para retirar el cartucho


Inspeccione el interior y el asiento, quite la suciedad o el empaque azul, si fuera necesario, limpie con un cepillo de cerdas suaves.


Enjuague la válvula y las tuberías, para ello, abra un poco las válvulas de servicio a cada lado, alternando durante 20 segundos (ver paso 3). Tenga cuidado de no quemarse

Paso 5: instale el cartucho


A) Controle por abajo que el empaque azul esté puesto y que las válvulas de verificación estén bien ubicadas.



B) Asegúrese de que los 2 pasadores de posicionamiento estén alineados con los dos orificios del asiento de la válvula. Una vez que esté instalado el cartucho, pruebe girarlo para verificar que los pasadores estén correctamente ubicados en los orificios.

C) Sostenga el cartucho y ajuste la tuerca de retención, además, asegúrese de que los pasadores de posicionamiento permanezcan en los orificios.

D) Ajuste la tuerca de retención por completo y mueva el cartucho levemente hacia arriba y hacia abajo y de izquierda a derecha para asegurarse de que esté completamente asentado en la tuerca.

Paso 6: vuelva a armar

Abra las válvulas de servicio y vuelva a colocar la placa. Vuelva a armar las llaves, para ello, siga los pasos de atrás hacia adelante.
