Reemplazo de un cartucho coaxial termostático en una válvula de 2, 3 y 4 direcciones

  1. Última actualización
  2. Guardar como PDF

Este artículo explica paso a paso cómo reemplazar un cartucho termostático coaxial en una válvula de 2, 3 y 4 vías, ya sea de un modelo anterior a abril de 2013 o posterior.
Preparación

  • Importante: cierre el suministro de agua del grifo antes de comenzar. Puede desconectar el suministro principal de la casa o cerrar las válvulas de paso, si el grifo cuenta con ellas. Luego vuelva a abrir el grifo para vaciarlo del agua que pueda haber quedado allí. Si esto no se hace, pueden producirse inundaciones o lesiones.

  • Herramientas recomendadas: llave Allen de 2.5 mm, destornillador Phillips y de cabeza plana (si quita la placa), llave ajustable, cepillo blando
Instrucciones:

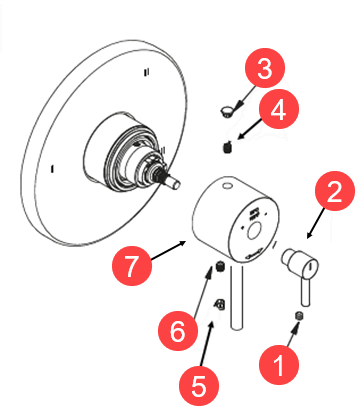

  • Paso 1: identificar y desarmar llaves


Identifique

clipboard_e329d4a68c034677805168cb12a464876.pngclipboard_ea851dfce57dfa1ded3103dfd1315337f.png

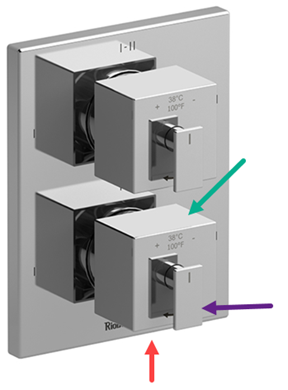

  • Llave de volumen : tipo palanca o perilla
  • Llave de temperatura: palanca
  • Tapa con tornillo expuesto: sí

Desarme

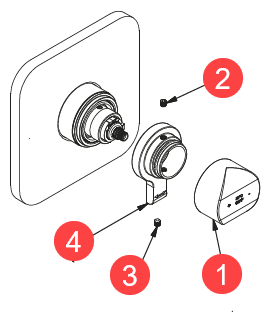

Identifique


  • Llave de volumen: palanca
  • Llave de temperatura: esfera con textura
  • Tapa con tornillo expuesto: sí

Desarme


Identifique


  • Llave de volumen: palanca
  • Llave de temperatura: perilla
  •  Tapa con tornillo expuesto: sí

Desarme


Desarme

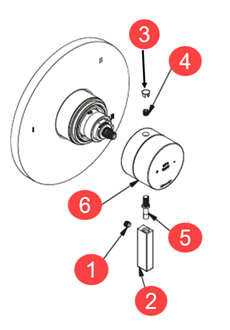

 Identifique


  • Llave de volumen: palanca, perilla o cruz
  • Llave de temperatura: perilla
  • Tapa con tornillo expuesto: no

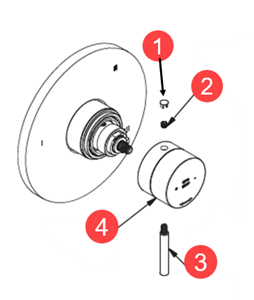

Consejo: Realice lo siguiente para quitar la perilla de temperatura.

a) presione hacia abajo

b) levante

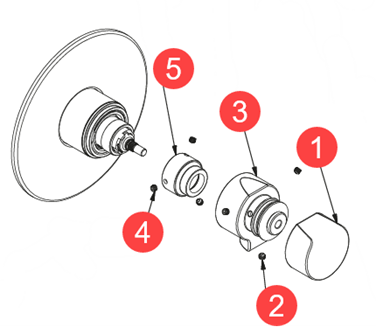

Desarme


Desarme


 Desarme




  • Para este modelo, no es necesario retirar la llave de la tapa de temperatura.
  • Paso 2: retire la placa (si está cerrando el suministro de agua por medio de las válvulas de servicio, si está cerrando el suministro de agua principal a la casa, continúe con el paso 4).

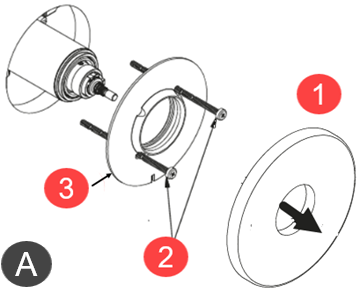

 Placa sin tornillos expuestos

A o B

clipboard_e019ab3cf43946dc06f1db1a104ad1675.png clipboard_e3dc856a4512ae7be1231e1b5c6fb8cc2.png

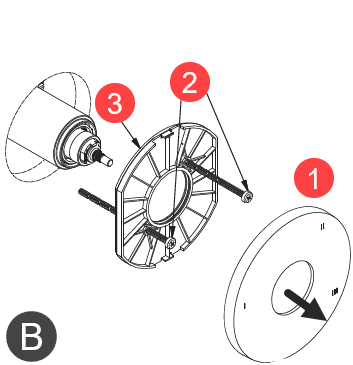

1) Retire la placa de acabado

2) Desenrosque los tornillos

3) Quite la placa posterior

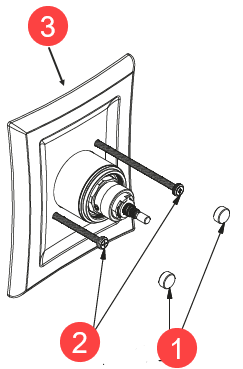

Placa con tornillos expuestos


1) Desenrosque las tapas roscadas

2) Desenrosque los tornillos

3) Retire la placa
Paso 3: cierre el suministro de agua a través de las válvulas de servicio
Ensamble de válvula de una sola llave

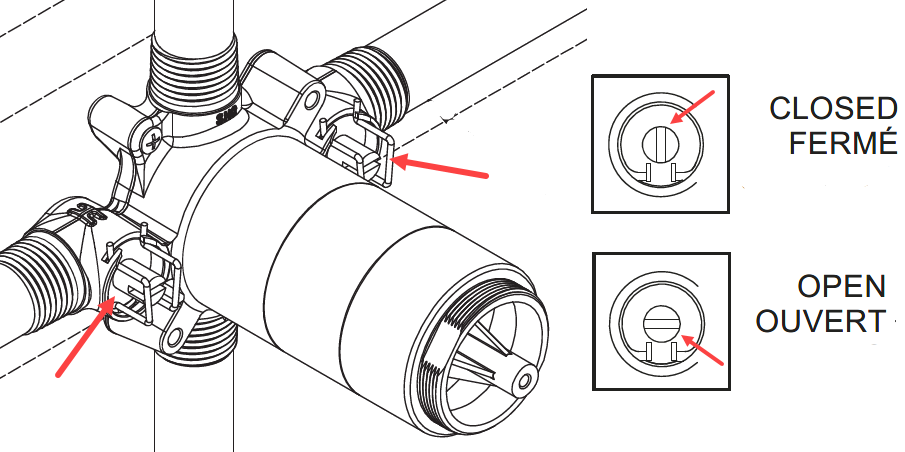

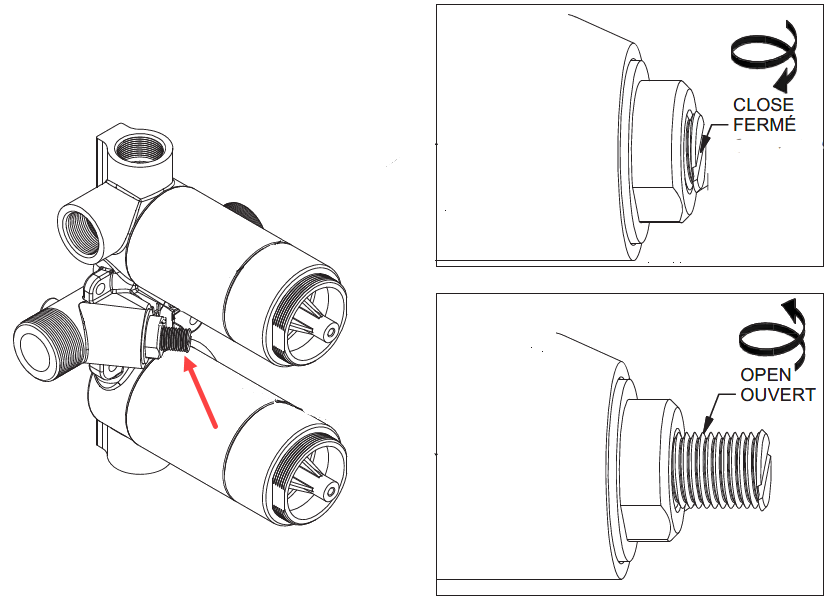

  • Con un destornillador de cabeza plana, gire las válvulas de servicio 1/4 de vuelta para que queden verticales. Luego, abra el grifo para vaciar el agua residual



  • Los modelos de válvulas de servicio pueden diferir de los mostrados, pero la forma en que se abren y cierran es la misma.
Ensamble de válvula de dos llaves




  • Con el destornillador de cabeza plana, atornille completamente las válvulas de servicio. Podrá acceder desde un ángulo. Luego, abra el grifo para vaciar el agua residual

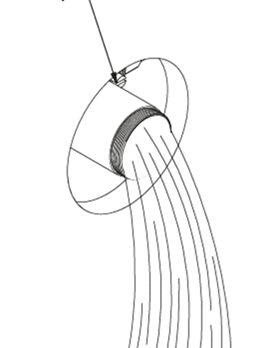

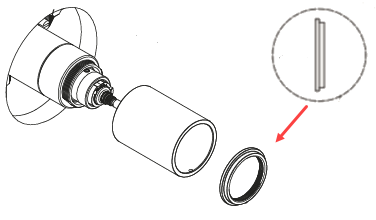

Paso 4: quite el accesorio (según el modelo), la tuerca, el cartucho y limpie​​​​​​​

Piezas del modelo: 2

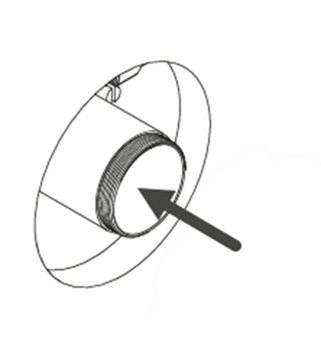

a) Desajuste la tuerca decorativa

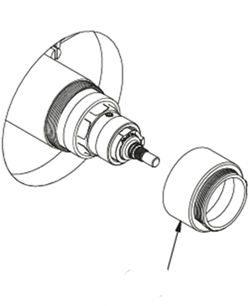

b) Deslice el manguito hacia afuera

Piezas del modelo: 1

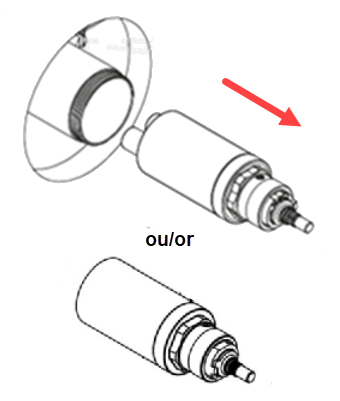

Deslice el manguito hacia afuera




  • Desajuste la tuerca de retención




  • Jale para retirar el cartucho

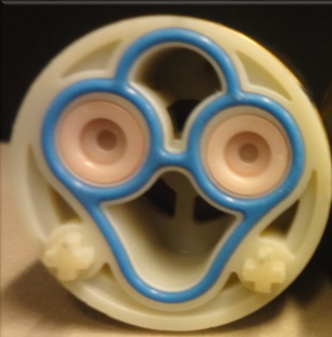

  • Inspeccione el interior y el asiento, quite la suciedad o el empaque azul, si fuera necesario, limpie con un cepillo de cerdas suaves.




  • Enjuague la válvula y las tuberías, para ello, abra un poco las válvulas de servicio a cada lado, alternando durante 20 segundos (ver paso 3). Tenga cuidado de no quemarse
  • Paso 5: identifique e instale el cartucho

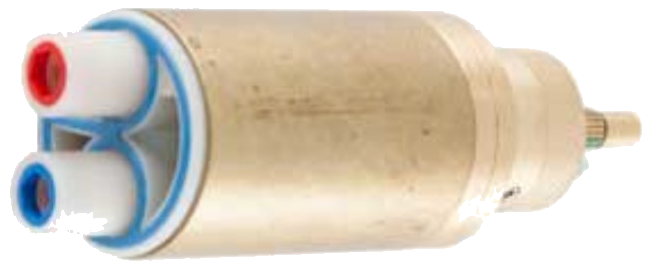

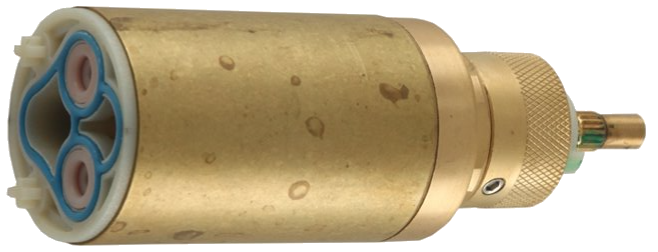

A Válvula de 2, 3 o 4 vías - Desde abril de 2013 hasta hoy

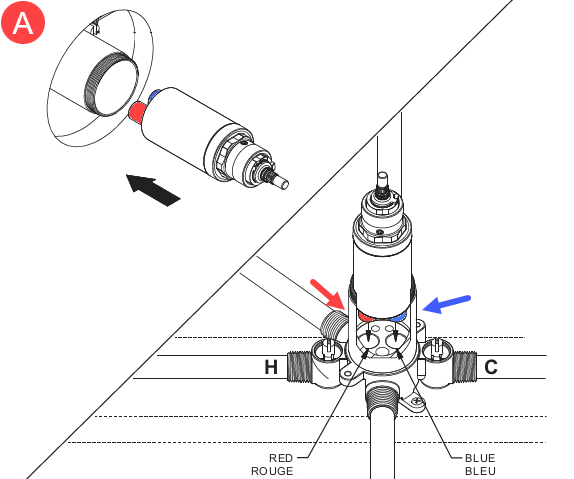

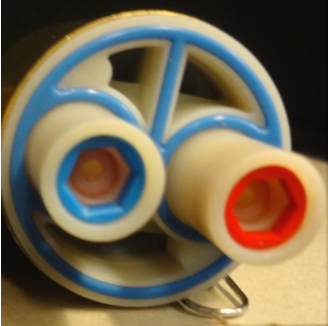

 Inserte el cartucho nuevo asegurándose de que la válvula de verificación roja está del lado caliente y la azul del lado frío
B Solo válvula de 2 vía - Desde abril de 2013 hasta hoy

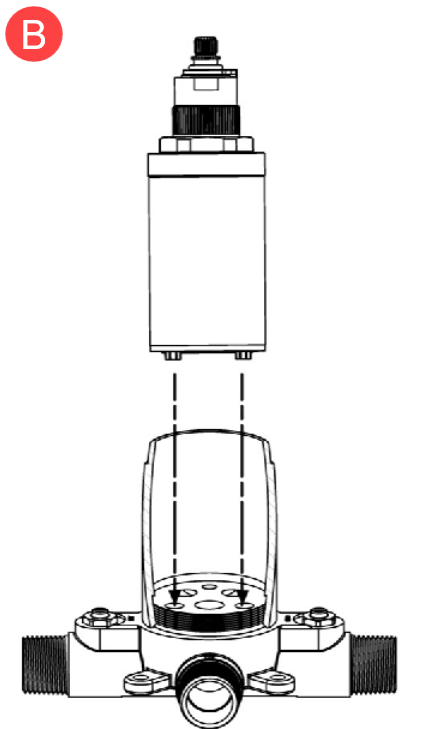

  • Inserte el nuevo cartucho (B), asegurándose de que los 2 pines de posición están alineados con los 2 agujeros de posición en la válvula de admisión

  • Paso 6: vuelva a armar

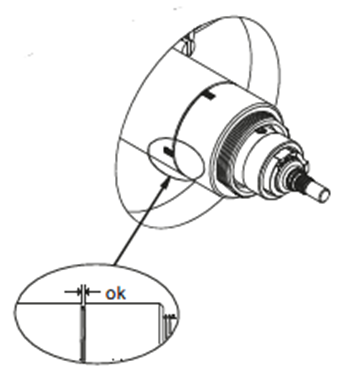

  • Ajuste la tuerca de retención

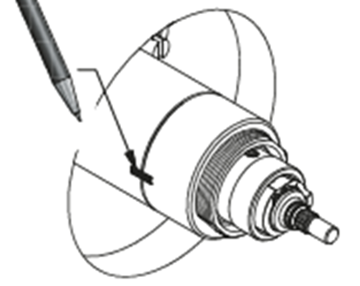

  • Haga una marca con un lápiz


  • Apriete 1/4 de vuelta más con una llave. Es normal ver roscas entre la tuerca y la carcasa.
  • Abra las válvulas de servicio y vuelva a montar el accesorio de la válvula procurando que el anillo decorativo esté bien colocado.

  • Vuelva a ensamblar las llaves siguiendo el orden inverso
 Consejo:

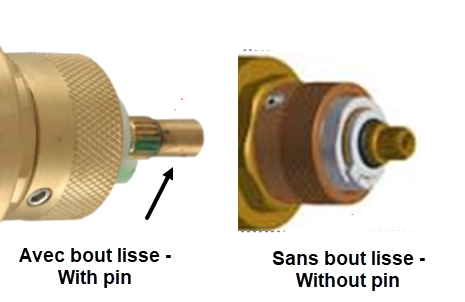

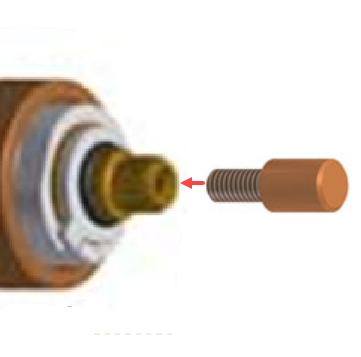

  • Si el cartucho que recibió tiene una punta lisa (pin) y el suyo no, o viceversa, puede quitarlo o agregarlo. Si necesita agregar uno, utilice el de su cartucho original. Esta punta lisa se enrosca en el extremo del cartucho y sirve para sujetar la palanca de temperatura.
