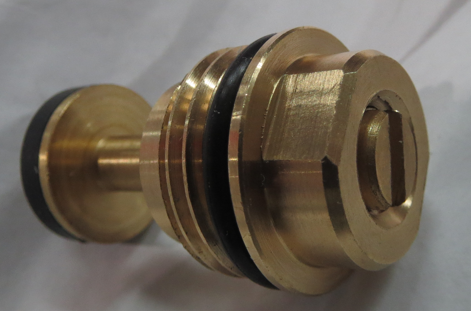

Válvulas de servicio y de cierre Riobel

Utilizada en:

• Válvulas de presión balanceada
  • Hasta 2004
• Válvulas termostáticas R22 (1/2")
  • Hasta agosto de 2007
• Válvulas termostáticas R32 (3/4")
  • Hasta octubre de 2008

Extracción:

1. El suministro de agua a la válvula debe estar cerrado (consulte Preparación).

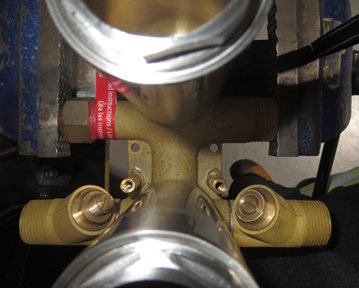

2. Tape bien con algo el desagüe o el orificio de la pared para evitar la pérdida de piezas.
3. Desenrosque la tuerca hexagonal de la válvula con un vaso de 13 mm (≈1/2").

Limpieza:

• Remoje en una solución de 1/2 de agua y 1/2 de vinagre durante un par de horas si están atascadas

Reinstalación:

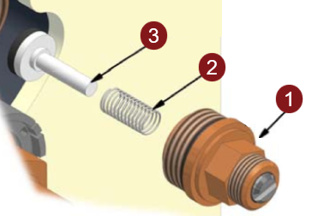

1. Instale como se indica arriba (3-2-1) y atornille la tuerca hexagonal (1) en el sentido de las agujas del reloj hasta el final.
2. Abra el suministro de agua y verifique si hay fugas.

Para abrir: con un destornillador de cabeza plana, gire el tornillo central en sentido opuesto al de las agujas del reloj hasta que quede al ras del borde.

Para cerrar: con un destornillador de cabeza plana, gire el tornillo central en el sentido de las agujas del reloj hasta que quede bien adentro.

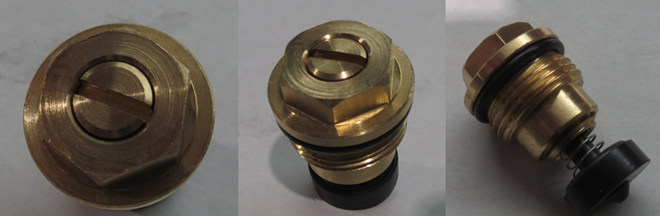

Utilizada en:

• Válvulas termostáticas 22-42 (1/2")
  • Después de agosto de 2007
• Válvulas termostáticas 32 (3/4")
  • Después de octubre de 2008

Extracción:

1. El suministro de agua a la válvula debe estar cerrado (consulte Preparación).
2. Tape bien con algo el desagüe o el orificio de la pared para evitar la pérdida de piezas.
3. Desenrosque la tuerca hexagonal de la válvula con un vaso de 16 mm (≈5/8")

Limpieza:

• Remoje en una solución de 1/2 de agua y 1/2 de vinagre durante un par de horas si están atascadas

Reinstalación:

1. Instale como se indica arriba (3-2-1) y atornille la tuerca hexagonal (1) en el sentido de las agujas del reloj hasta el final.
2. Abra el suministro de agua y verifique si hay fugas.

Para abrir: con un destornillador de cabeza plana, gire el tornillo central en sentido opuesto al de las agujas del reloj hasta que quede al ras de la tuerca hexagonal.

Para cerrar: con un destornillador de cabeza plana, gire el tornillo central en el sentido de las agujas del reloj hasta que quede bien adentro.

Utilizada en:

• Válvula de presión balanceada
  • De 2004 a 2014
• Válvulas coaxiales termostáticas y de presión balanceada (1/2")
  • De 2004 a 2014

Extracción:

1. El suministro de agua a la válvula debe estar cerrado (consulte Preparación).
2. Tape bien con algo el desagüe o el orificio de la pared para evitar la pérdida de piezas.

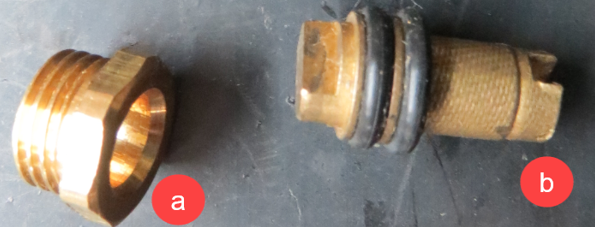

3. Desenrosque la tuerca hexagonal con una llave ajustable.
4. Con alicates, extraiga la válvula de servicio

Limpieza:

• Remoje en una solución de 1/2 de agua y 1/2 de vinagre durante un par de horas si están atascadas

Reinstalación:

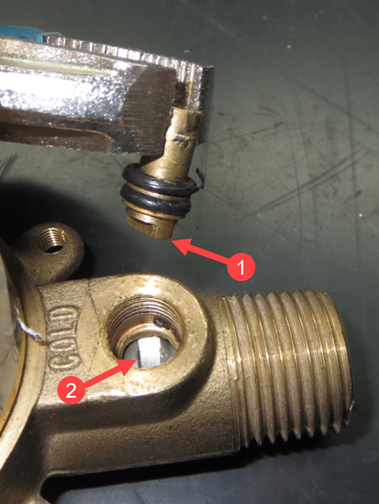

1. Inserte la válvula de servicio de modo que el extremo de forma rectangular (1) quede en la ranura (2) dentro de la instalación empotrada
2. Presione hacia abajo para mantenerla en su lugar mientras vuelve a atornillar la tuerca hexagonal.
3. Abra el suministro de agua y verifique si hay fugas.

Se les dice "giro de 1/4". Puede girar el tornillo ranurado de forma continua. Cuando la ranura está horizontal, la válvula de servicio está abierta, y si está vertical, está cerrada.

Abierta

Cerrado

Utilizada en:

• Válvulas de presión balanceada
  • 2014-2017
• Válvulas coaxiales termostáticas y de presión balanceada (1/2")
  • 2014-2017
• Grifo para bañera para instalar en la pared (xx21)
  • 2014-2017

Extracción:

1. El suministro de agua a la válvula debe estar cerrado (consulte Preparación).
2. Tape bien con algo el desagüe o el orificio de la pared para evitar la pérdida de piezas.

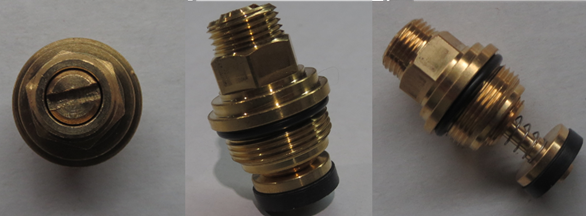

3. Con unos alicates, presione los 2 extremos del clip juntos y tire del clip hacia afuera
4. Sujete el vástago de la válvula de servicio con alicates y gírelo ligeramente para extraerlo del cuerpo de la válvula

Limpieza:

• Remoje en una solución de 1/2 de agua y 1/2 de vinagre durante un par de horas si están atascadas

Reinstalación:

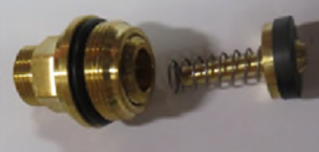

1. Inserte la nueva válvula de servicio en el cuerpo de la válvula hasta que esté completamente en su sitio, más allá de la ranura del anillo de retención.

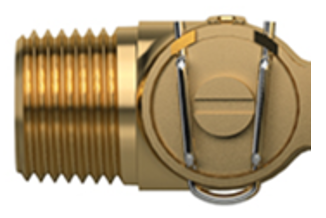

2. Con unos alicates, presione las 2 terminaciones del clip juntas y empuje el clip en C en la ranura del anillo. Empuje el clip en C para asegurarse de que esté correctamente asentado en la ranura. La distancia entre los 2 extremos del clip debe ser igual, y deben quedar planos como se muestra en la imagen anterior.
3. Abra el suministro de agua y verifique si hay fugas.

Se les dice "giro de 1/4". Puede girar el tornillo ranurado de forma continua. Cuando la ranura está horizontal, la válvula de servicio está abierta, y si está vertical, está cerrada.

Abierta

Cerrado

Utilizada en:

• Válvulas de presión balanceada

  • De 2017 a la actualidad

• Válvulas coaxiales termostáticas y de presión balanceada (1/2")

  • De 2017 a la actualidad

• Grifo para bañera para instalar en la pared (xx21)

  • De 2017 a la actualidad

Extracción:

1. El suministro de agua a la válvula debe estar cerrado (consulte Preparación).

2. Tape bien con algo el desagüe o el orificio de la pared para evitar la pérdida de piezas.

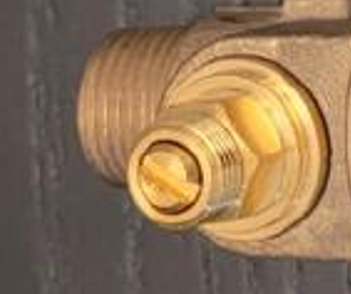

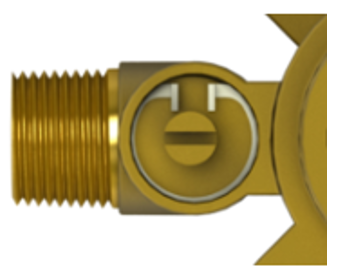

3. Con unos alicates de punta fina, presione el clip de retención (flecha verde) y libere la pestaña de la ranura inferior del orificio (flecha amarilla).

4. Sujete el vástago de la válvula de servicio con alicates y gírelo ligeramente para extraerlo del cuerpo de la válvula

Limpieza:

• Remoje en una solución de 1/2 de agua y 1/2 de vinagre durante un par de horas si están atascadas

Reinstalación:

1. Inserte la nueva válvula de servicio en el cuerpo de la válvula hasta que esté completamente en su lugar

2. Inserte primero el clip de retención en la ranura inferior (flecha amarilla), presiónelo y asegúrelo en las ranuras superiores (flecha roja). (NOTA: las 2 puntas deben estar dentro de las ranuras superiores para que se instalen correctamente).

Se les dice "giro de 1/4". Puede girar el tornillo ranurado de forma continua. Cuando la ranura está horizontal, la válvula de servicio está abierta, y si está vertical, está cerrada.

Abierta

Cerrado

Utilizada en:

• Válvulas coaxiales termostáticas y de presión balanceada  de 3/4"

Extracción:

**Tenga en cuenta que la tuerca de la válvula de cierre puede ser difícil de alcanzar ya que está instalada en ángulo en el cuerpo de la válvula

1. El suministro de agua a la válvula debe estar cerrado (consulte Preparación).

2. Tape bien con algo el desagüe o el orificio de la pared para evitar la pérdida de piezas.

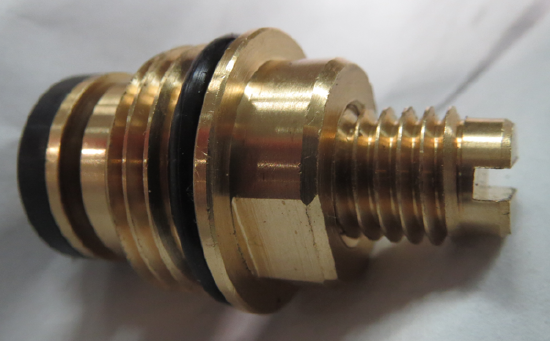

3. Con unos alicates de corte, sujete la tuerca de la válvula de cierre en las 2 partes planas y desenrosque hasta que salga.

Limpieza:

• Remoje en una solución de 1/2 de agua y 1/2 de vinagre durante un par de horas si están atascadas

Reinstalación:

1. Con unos alicates de corte, sujete la tuerca de la válvula de cierre en las 2 partes planas y atorníllela hasta que esté completamente insertada como se muestra en la imagen a continuación
2. Abra el suministro de agua y verifique si hay fugas.

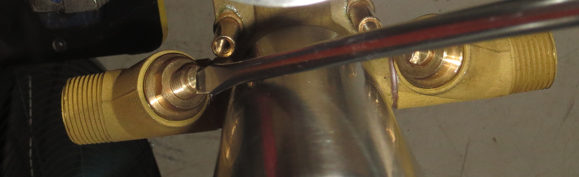

Para abrir: con un destornillador de cabeza plana, gire el tornillo central en sentido opuesto al de las agujas del reloj hasta que ya no gire más.

Abierta

Para cerrar: con un destornillador de cabeza plana, gire el tornillo central en el sentido de las agujas del reloj hasta que quede al ras de la tuerca.

Cerrado
