C7005MKIT C3608.5KIT Instrucciones de instalación
Instrucciones para el reemplazo del actuador desviador C7005 |
| Durante el uso: cuando la palanca de control funciona suavemente, pero el grifo aún gotea, reemplace el cartucho mezclador de la siguiente manera. |
|
Preparación Herramientas necesarias
Corte el suministro de agua al grifo: Importante: desconecte el suministro de agua del grifo antes de empezar. Puede desconectar el suministro principal de la casa o cerrar las válvulas de paso, si el grifo cuenta con ellas. Luego vuelva a abrir el grifo para vaciarlo del agua que pueda haber quedado allí. Si esto no se hace, pueden producirse inundaciones o lesiones. |

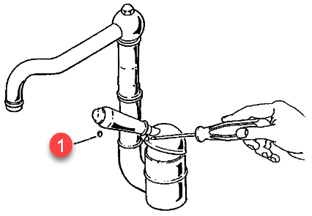

| 1. Retire el tapón (1). |  |
2. Con una llave Allen de 3 mm, afloje el tornillo fijo de la palanca de control (2) y retire la palanca. |
|
| 3. Retire la tapa protectora de la tuerca anular (3). |  |
4. Desenrosque y retire la tuerca anular (4) que sujeta el cartucho. |
|

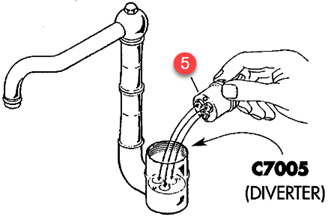

| 5. Retire el cartucho mezclador (5). |  |
6. Ensamble el nuevo cartucho (5) en el cuerpo del mezclador monomando, asegurándose de que quede correctamente colocado según se muestra en la figura. Volver a ensamblar el mezclador y apretar la tuerca anular (4) que sujeta el cartucho con un par de 16 +/- 1 Nm; luego, compruebe si funciona bien. |  |
|
El actuador desviador - C7005 - está debajo del cartucho. Aparece un anillo blanco en el fondo de la cavidad. Utilice unos alicates de punta de aguja o el tornillo de extracción (a veces incluido) para atornillar en el centro del pistón de metal. Jale hacia arriba en forma recta para retirar. Limpie el área, séquela y, luego, empuje el nuevo actuador desviador en su lugar (antes de ensamblar, lubrique el desviador con grasa). Volver a ensamblar el mezclador y apretar la tuerca anular (4). Verifique si hay filtraciones. |
Contáctenos:Consumidores canadienses: Envíe un email o llame al 1-866-473-8442 Consumidores de EE. UU.: Envíe un email o llame al 1-800-777-9762 |
 |
