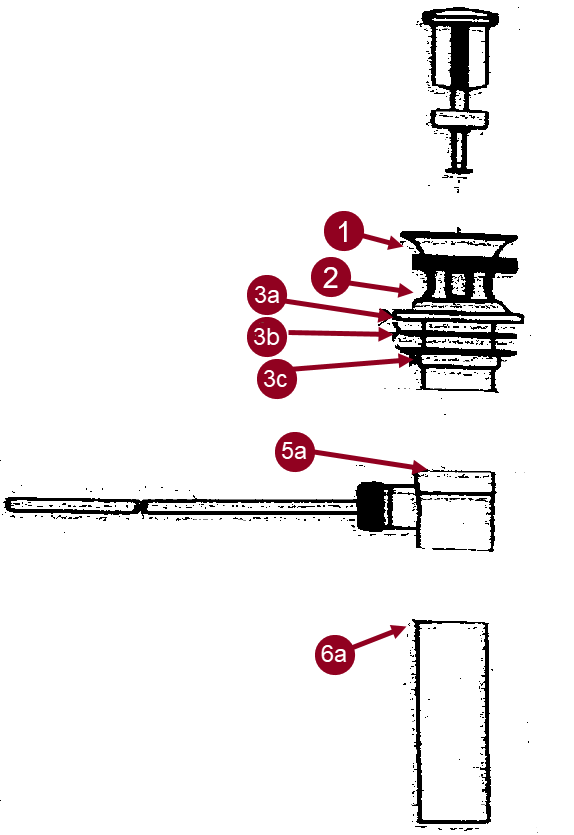

Ensamble:
- Retire las piezas del paquete.
- Aplique una capa gruesa de masilla de plomería (no se incluye en el paquete, pero el instalador la debe suministrar) en el borde de la placa protectora.
- Introduzca la placa protectora en el orificio de desagüe (deseche el anillo de espuma).
- Apile lo siguiente:
- Pieza de goma cónica grande en la parte inferior del desagüe primero y empuje hacia la parte superior.
- A continuación, la arandela de fricción de nailon blanco.
- Por último, la tuerca.
- Apriete la tuerca, manteniendo el desagüe recto en el orificio de desagüe.
- Esto compactará la masilla de plomería para lograr un sello hermético.
- Atornille el ensamble del tapón retráctil horizontal en la parte inferior del desagüe.
- Asegúrese de que el anillo de nailon transparente esté en el ensamble superior junto a las roscas del desagüe
- Atornille el tubo de desagüe inferior.
- Utilice cinta teflón en las roscas para evitar fugas
- Haga la conexión del sifón en P.
- Quite el exceso de masilla de plomería del recipiente.
- Inserte el tapón retráctil.
- Mientras introduce el tapón retráctil, desenrosque la varilla retráctil horizontal y coloque el extremo de la varilla en el orificio retráctil de nailon.
- Vuelva a enroscar la tuerca. Nota: No apriete de más, ya que, si lo hace. la varilla retráctil se moverá con mucha rigidez.
|
 |
