HRK-2000 Conexión a la varilla de montaje roscada del grifo
Preparación |
Herramientas necesarias:
- Cortatubos,
- Papel de lija mediano de grano 120
Cierre el suministro de agua al grifo: Importante: Cierre el suministro de agua al grifo antes de comenzar. Puede desconectar el suministro principal de la casa o cerrar las válvulas de paso, si el grifo cuenta con ellas. Luego vuelva a abrir el grifo para vaciarlo del agua que pueda haber quedado allí. Si esto no se hace, pueden producirse inundaciones o lesiones.
Legend |
 |

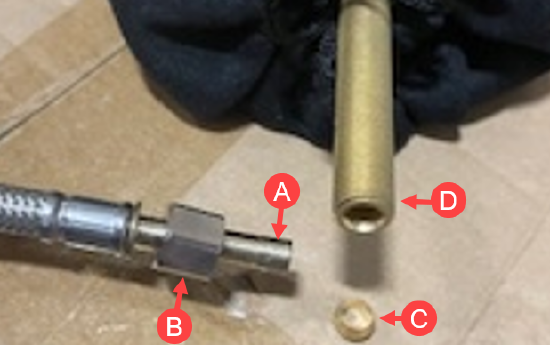

A: Manguera HRK-2000 Flex de tubo de 1/4" B: Tuerca de compresión HRK-2000 C: Manguito de compresión HRK-2000 Olive D: Varilla roscada de montaje del grifo |
Explicación |
Esta es una solución proporcionada para conectar el HRK-2000 a una varilla roscada del grifo de filtración si no puede usar los conectores de ajuste a presión del sistema de filtración. Esto conectará la manguera flexible de filtración directamente a la varilla roscada y requiere que se corte el tubo de la manguera flexible de 1/4".
|

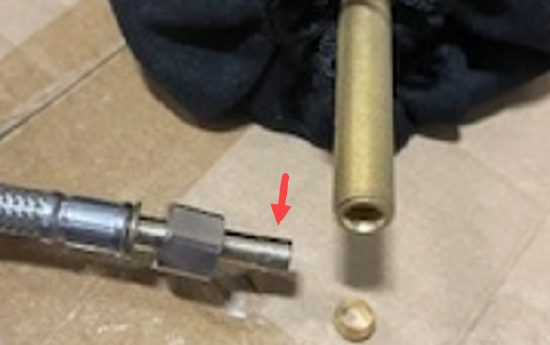

El extremo del tubo de manguera HRK-2000 Flex (indicado por la flecha roja) es aproximadamente 0,25 mm más grande que el centro del tubo. |
Por esa razón, el tubo, si no se corta, no encajará en la varilla de montaje roscada del grifo como se muestra arriba. |
Instrucciones |
|
Paso 1:

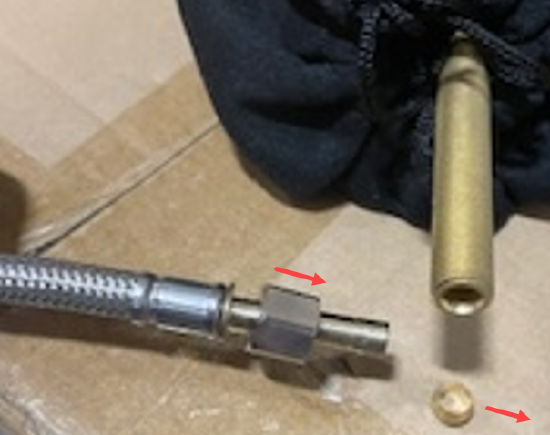

Deslice el manguito de aceituna de compresión y la tuerca del tubo de manguera flexible HRK-2000. |
Paso 2:

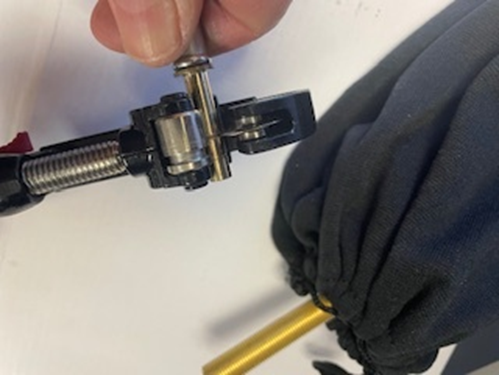

Con un cortatubos o una herramienta similar, corte la punta más grande del tubo. **Asegúrese de no cortar demasiado, ya que necesita dejar suficiente longitud de tubo para poder volver a instalar la tuerca de compresión y el manguito de aceituna. |
Paso 3:
El corte debe ser cuadrado para evitar fugas. Use papel de lija para limar los bordes de las tuberías. |
|
Paso 4:

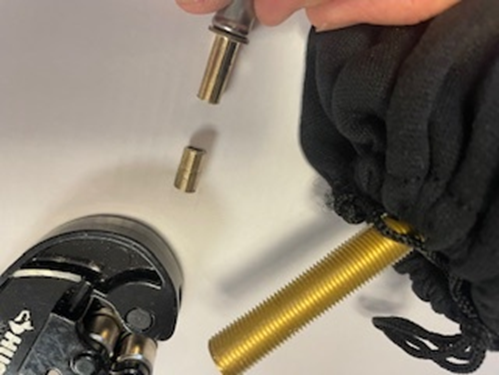

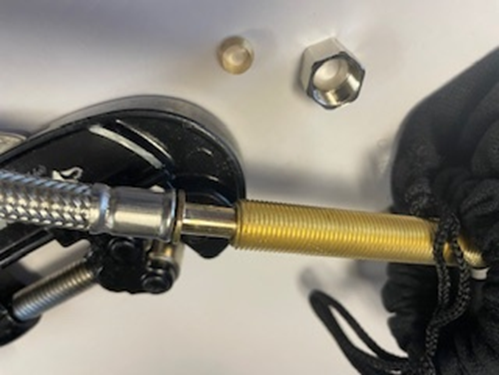

Pruébelo para asegurarse de que el tubo de corte encaje en la varilla roscada de montaje del grifo. |
Paso 5:

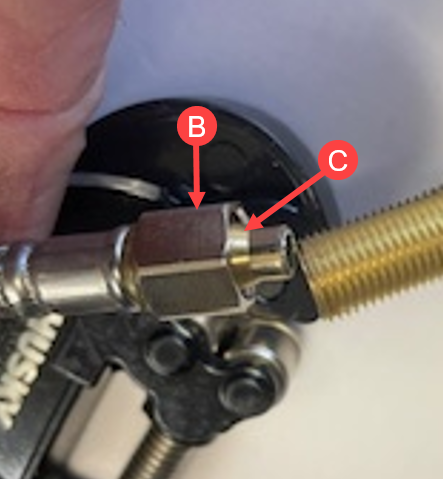

Ensamble deslizando primero la tuerca de compresión en el tubo cortado, seguido del manguito de compresión de oliva. Apriete la tuerca de compresión para hacer un sello y probar si hay fugas. |
