Instrucciones de instalación del accesorio de equilibrio de presión

  1. Última actualización
  2. Guardar como PDF

Para los modelos A1400, A2400, A1500, A2500, AC100, AC200, U.1000, U.2000
Usados con las RMV-1 y RMV-2 válvulas de equilibrio de presión

Corte el suministro de agua al grifo: Importante: desconecte el suministro de agua del grifo antes de empezar. Puede desconectar el suministro principal de la casa o cerrar las válvulas de paso, si el grifo cuenta con ellas. Luego vuelva a abrir el grifo para vaciarlo del agua que pueda haber quedado allí. Si esto no se hace, pueden producirse inundaciones o lesiones.  Consulte el siguiente enlace para obtener más información sobre cómo cerrar el suministro de agua de manera segura.

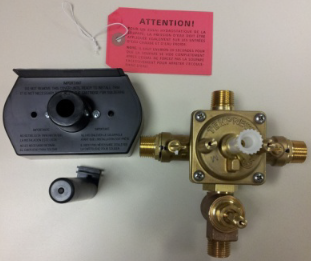

Prepare la válvula:

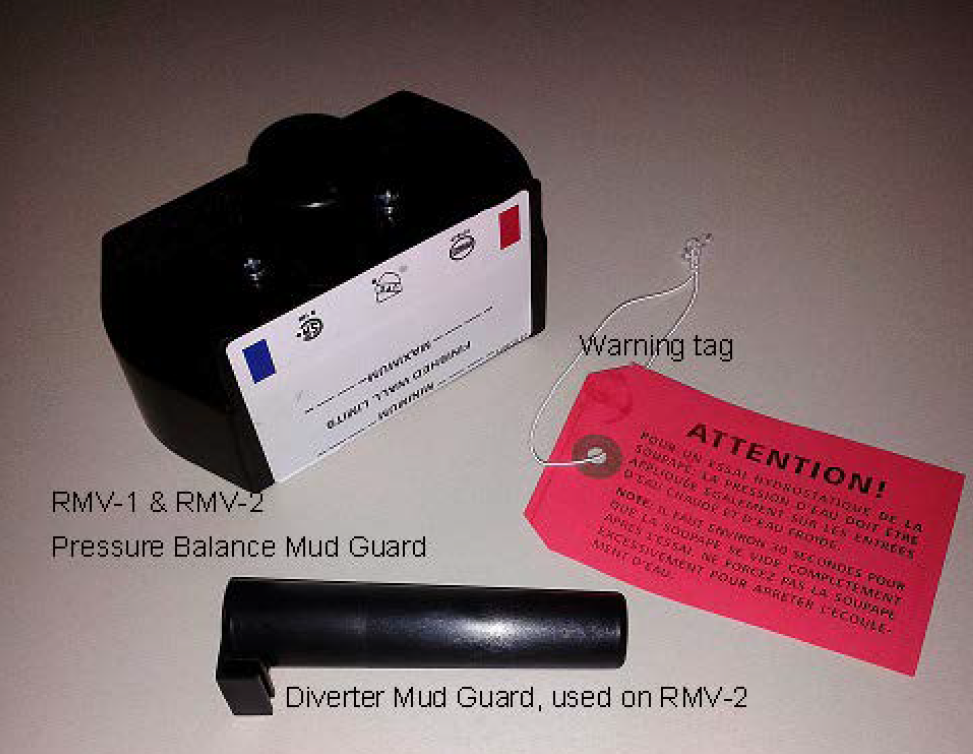

  • Retire los dos tornillos de cualquiera de los lados de la guía de plástico blanca para extraer el protector contra barro.



  • Retire la etiqueta de advertencia de la válvula si aún está allí.

  • Extraiga el protector contra barro del vástago del desviador si corresponde.

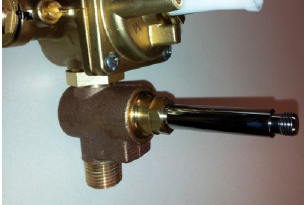

  • En el subensamble del desviador, enrosque el vástago del desviador terminado en el vástago del desviador de latón.

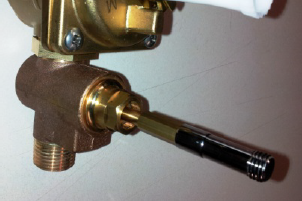

  • Enrosque el manguito del desviador terminado en el subensamble del desviador

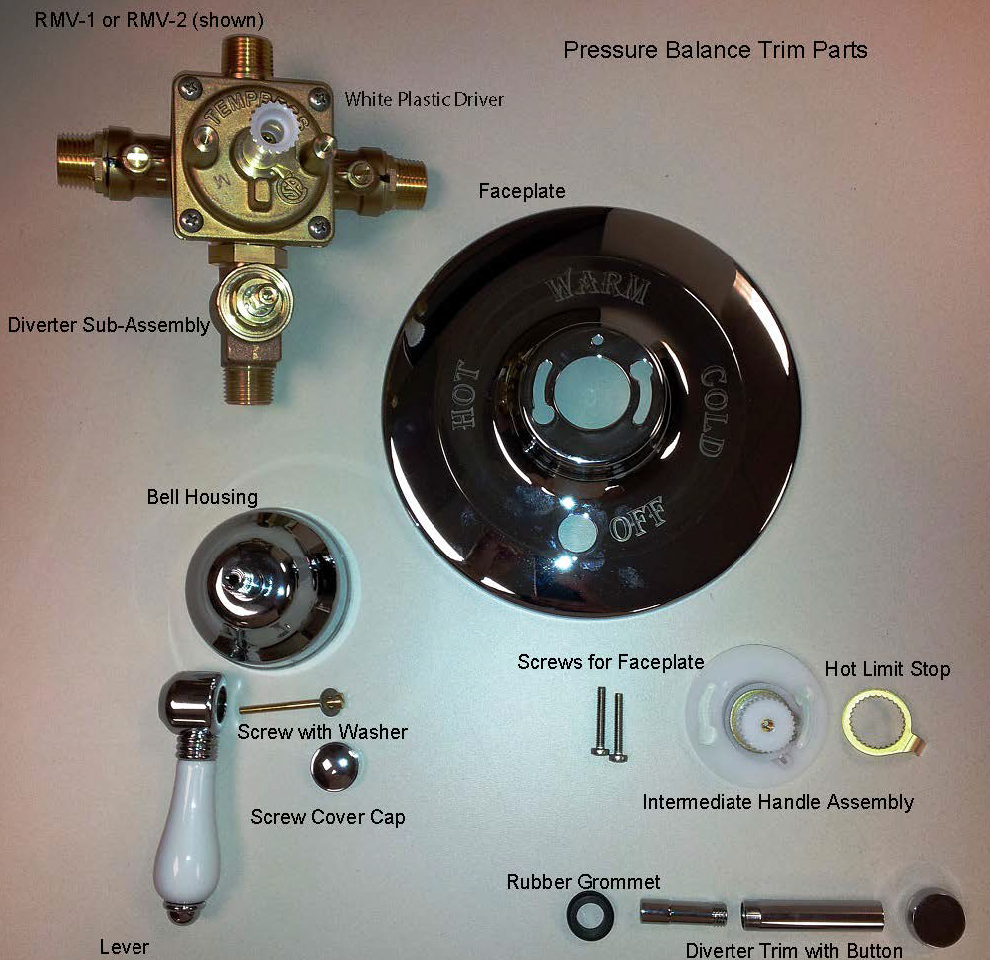

Prepare la pieza acabada:

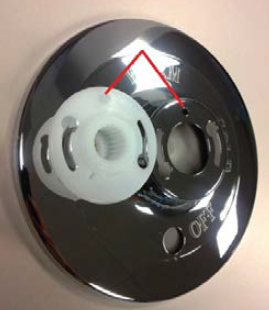

  • Alinee el pasador en la parte posterior del ensamble de la llave intermedia de plástico con el orificio del pasador en la placa frontal y ubique el ensamble de la llave intermedia en su lugar.
  • Deslice el tope de límite caliente de latón en el ensamble de la llave intermedia, con la clavija de latón a la derecha del tope de plástico.

  • Inserte el ojal de goma negro en el orificio del desviador de la placa frontal.

  • Apoye la pieza acabada contra la válvula. Con el ojal de goma en su lugar, dirija el vástago del desviador hacia el orificio de la placa frontal.

  • Alinee la guía de plástico blanca de la válvula con las chavetas del ensamble de la llave intermedia en la pieza acabada.

  • Inserte y ajuste los dos tornillos del ensamble de la llave intermedia en los orificios de la válvula. No los ajuste en exceso.

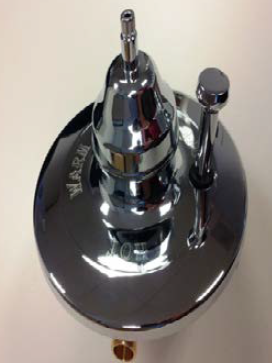

  • Enrosque el botón del desviador en las roscas expuestas del vástago del desviador acabado.



  • Coloque la carcasa de la campana en el ensamble de la llave intermedia.

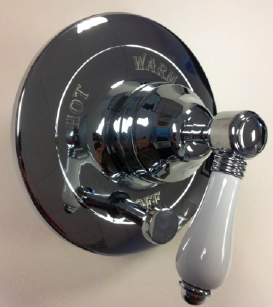

  • Coloque la llave sobre la carcasa de la campana en la posición de las 6 según las agujas del reloj, con el lado de la chaveta contra la carcasa de la campana.

  • Inserte el tornillo de latón con la arandela en la llave y ajústelo.
  • Presione la tapa del tornillo en la llave.
