Instrucciones de instalación del R5980101KIT

Herramientas necesarias:

• Llave Allen de 2.5 mm
• Llave inglesa de 12"

 Corte el suministro de agua al grifo: Importante: desconecte el suministro de agua del grifo antes de empezar. Puede desconectar el suministro principal de la casa o cerrar las válvulas de paso, si el grifo cuenta con ellas. Luego vuelva a abrir el grifo para vaciarlo del agua que pueda haber quedado allí. Si esto no se hace, pueden producirse inundaciones o lesiones.

Para cambiar el cartucho:

1. Cierre el suministro de agua.

2. Retire la llave tipo palanca:

a.   Quite la tapa del tornillo rojo y azul.

b.   Inserte la llave Allen de 2.5 mm y afloje el tornillo de fijación. No lo extraiga del todo

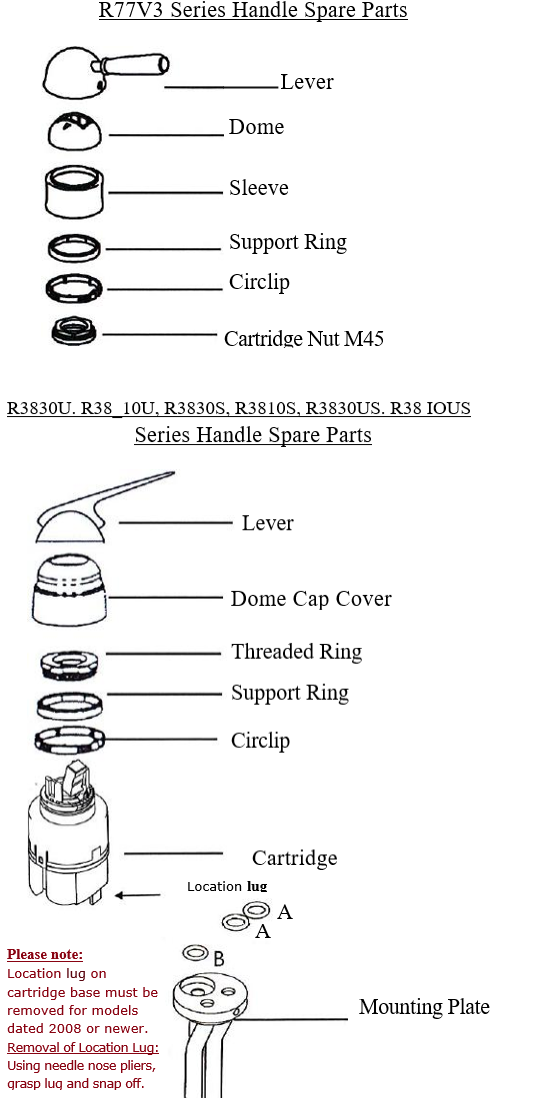

3. Levante el domo y consulte el diagrama de la llaves correspondiente a la serie de su llave para retirar el ensamble de la cubierta del cartucho.

4. Retire la tuerca del cartucho. Nota: Marque la posición de la tuerca con un marcador para volver a la misma posición.

a. Los modelos más antiguos pueden tener una tuerca de 45 mm. Los modelos más nuevos pueden tener
una tuerca de 38 mm. Utilice una llave inglesa de 12" o un tipo de herramienta similar.

5. Retire el cartucho y todas las juntas tóricas. La cavidad de latón debe estar vacía. Debe retirarse la junta tórica 'B'.

6. Engrase el nuevo cartucho en sus lados y en la parte superior para facilitar la instalación. Se suministra grasa para ello.

7. Coloque el cartucho en el cuerpo con la salida del cartucho en la posición correcta.

a.   Una vez en posición, presione hacia abajo el cartucho para empujar la lengüeta en su lugar.

b.   Si hay un poco de resistencia, coloque la llave tipo palanca por encima el cartucho y mueva el cartucho hacia su lugar.

8. Enrosque la tuerca de nuevo en su posición.

a.   Si hay problemas para engranar las roscas, retire la tuerca y el cartucho. Vuelva a asentar el cartucho nuevo y empújelo hacia su lugar.

b.   Algunos modelos pueden requerir una tuerca de repuesto R946454. Llame la oficina principal para obtener el repuesto. 1-800-777-9762

9. Apriete la tuerca. Si fuera posible, apriete la tuerca hasta el punto marcado anteriormente.

10. Abra el agua antes de instalar la llave tipo palanca y el domo. Pruebe la acción.

a.   Si hay fugas, apriete la unidad o vuelva a colocar el cartucho.

b.   Si la palanca está rígida, es posible que la tuerca esté demasiado apretada. Afloje la tuerca con cuidado e inspeccione en búsqueda de fugas.

11. Después de la prueba, vuelva a colocar todas las piezas en orden inverso.
