Reemplazo de cartuchos R7515 y 7504

Última actualización
Guardar como PDF

Preparación:

Antes de comenzar: Mantenga las válvulas de suministro de agua CERRADA durante el proceso Para obtener ayuda, consulte el artículo "Cómo cerrar de manera segura el suministro de agua al grifo".

Antes de retirar el maneral, reúna las herramientas apropiadas para ayudar a proteger el acabado del grifo y evitar daños accidentales durante el desmontaje. El uso de las herramientas correctas también garantizará que la reparación se pueda completar de manera segura y eficiente.

Llave Allen, 2.5 mm
Llave inglesa

Extracción del maneral:

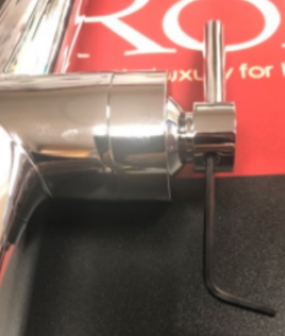

Ubique el tornillo de fijación Allen en la parte inferior del maneral. Con una llave Allen de 2,5 mm, gire el tornillo de fijación en sentido opuesto al de las agujas del reloj para aflojarlo. No es necesario quitar completamente el tornillo de fijación; aflójelo lo suficiente para permitir que la llave se retire de manera segura.
Una vez aflojado el tornillo de fijación, desenrosque el collar decorativo girándolo en sentido opuesto al de las agujas del reloj. Luego, jale con cuidado el maneral y el collar decorativo para separarlos del cuerpo del grifo. La llave y el collar están diseñados para retirarse juntos como un solo ensamble. Tenga cuidado al retirarlos para ayudar a proteger el acabado del grifo contra daños.

Extracción del cartucho:

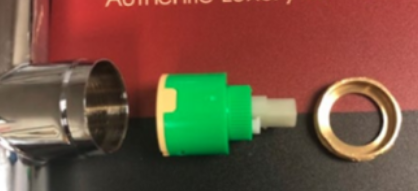

Con una llave inglesa grande, gire la tuerca del cartucho de latón en sentido opuesto al de las agujas del reloj para aflojarla y continúe la extracción con la mano.

Consulte la guía Limpieza y enjuague de grifos / grifería del cuerpo de la regadera para obtener instrucciones detalladas sobre la limpieza. 

Instalación del cartucho

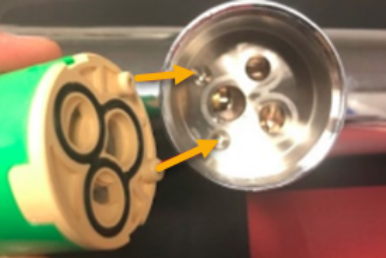

Alinee las dos lengüetas de la parte inferior del cartucho nuevo con las edos entradas de lengüeta de la cavidad del grifo e inserte el cartucho.

Con la mano, gire la tuerca del cartucho de latón (no se muestra en la imagen) en el sentido de las agujas del reloj para ajustarla.

Con una llave inglesa grande, gire un ¼ de vuelta y abra el agua para probar. Si se produce una fuga, continúe con ¼ de vuelta hasta que la fuga desaparezca. No apriete demasiado la tuerca del cartucho.
