Instrucciones de instalación de grifo de cocina extraíble con llave superior o lateral

Última actualización
Guardar como PDF

R77V3_Installation_Instructions.pdf

Instrucciones

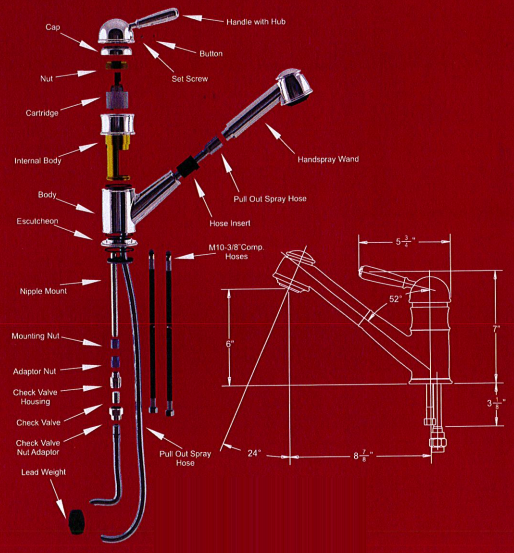

Nota: esta mezcladora se ajusta a un espesor máximo de banco de 2-1/2" y tiene un arco de grifo de 90^o.

Deje correr agua por las tuberías en que trabajará para asegurarse de que no tengan suciedad. Corte el suministro de agua al grifo: Importante: desconecte el suministro de agua del grifo antes de empezar. Puede desconectar el suministro principal de la casa o cerrar las válvulas de paso, si el grifo cuenta con ellas. Luego vuelva a abrir el grifo para vaciarlo del agua que pueda haber quedado allí. Si esto no se hace, pueden producirse inundaciones o lesiones.
Corte un orificio de montaje de 1-3/8" de diámetro en la posición deseada para el grifo. Asegúrese de que haya un espacio vertical libre de 30 pulgadas debajo del orificio para que la manguera pueda moverse libremente. Verifique que haya una superficie plana de 5/8" alrededor del borde del orificio y que la llave pueda moverse según sea necesario.

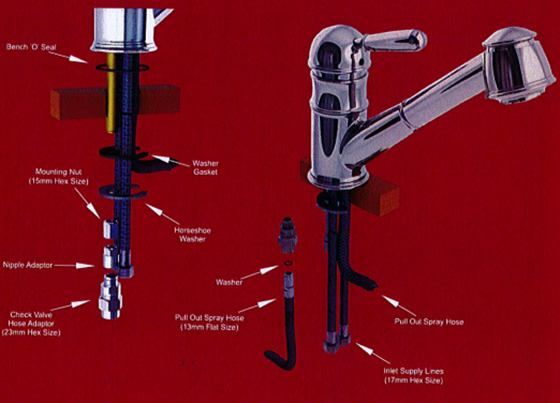

Retire el grifo del embalaje. Desajuste la tuerca de montaje y retire la arandela del empalme roscado. Asegúrese de que la junta tórica esté colocada en la hendidura en la base de la placa protectora y la parte inferior del grifo a través del orificio de montaje.
Desde la parte inferior del banco, coloque el empaque de la arandela, la arandela de herradura y la tuerca de montaje sobre las tuberías de conexión, y ajuste en el empalme roscado.
Conecte las mangueras de entrada al suministro de agua (la entrada de agua caliente se indica con el indicador de cinta roja). Asegúrese de que las líneas de suministro de la manguera no obstruyan el recorrido de la manguera del rociador.
Conecte el adaptador del empalme junto con el adaptador de la válvula de verificación a la parte inferior del empalme. Luego, conecte la manguera de rocío extraíble. Asegúrese de que el adaptador que contiene la válvula antirretorno esté ajustado y de que la arandela de sellado esté en su lugar. Para ello, gire la tuerca del adaptador de la válvula de verificación, no la manguera en sí.
Retire la llave del empaque, asegúrese de que la arandela de goma esté en su lugar y ajuste la manguera a la llave.
Retire el contrapeso de la manguera del empaque y coloque en la manguera, aproximadamente, 23-5/8" por debajo de la superficie del banco. Verifique el recorrido de la llave y vuelva a posicionar el contrapeso si es necesario.
Encienda el suministro de agua y verifique si hay fugas. Pruebe el funcionamiento de la llave. Para ello, presione el botón que está en la parte superior de la llave para cambiar de rocío estándar a rocío de ducha girando el botón en la varilla.

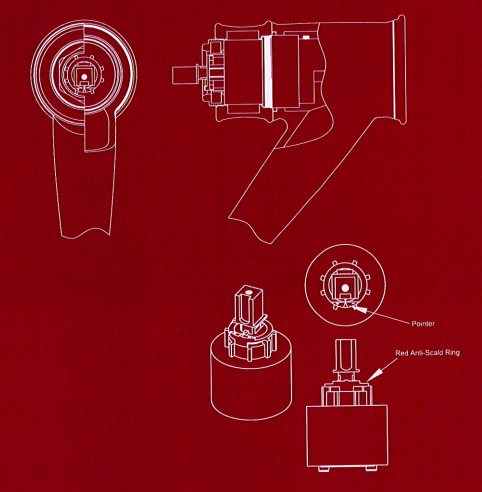

Ajuste del anillo antiescaldaduras:

Esta mezcladora incluye un anillo antiescaldaduras para limitar el movimiento máximo de la llave cuando está encendida en la posición "HOT" (CALIENTE).

Según la condición franco fábrica, el cartucho está configurado con el flujo de agua caliente máximo.

Quite la llave. Para ello, afloje el tornillo colocado a través del orificio de acceso debajo del indicador rojo/verde con la llave Allen proporcionada. Tome la cubierta y levante para quitar.
Levante el anillo antiescaldaduras lo suficiente para desconectarlo. Gire en el sentido contrario a las agujas del reloj hasta alcanzar la temperatura máxima deseada. Cada ranura en el anillo proporciona un cambio de temperatura de, aproximadamente, 3.5 ^oF.
Vuelva a colocar la cubierta y la llave.

Cuidado y mantenimiento

Recomendamos limpiar ocasionalmente con agua jabonosa tibia y, luego, pulir con un paño suave para mantener el acabado cromado en buenas condiciones. No utilice almohadillas, polvos ni líquidos abrasivos para limpiar el producto. Si lo hace, dañará el acabado y anulará la garantía.

Garantía al consumidor:

Garantía

Rohl LLC garantiza que este producto no tiene defectos en sus materiales o calidad mientras que el comprador consumidor original sea propietario de su vivienda.

Rohl LLC proporcionará sin cargo, según su criterio, repuestos o productos (u otros productos alternativos comparables) para reemplazar aquellos respecto de los que se ha determinado que tienen materiales o calidad defectuosos. No asumiremos responsabilidad alguna por mano de obra utilizada o daños que surjan del uso del material que se nos haya comprado. Si el material es defectuoso, el límite de los daños es el precio del material defectuoso.

Para todas las reclamaciones de la garantía, debe ponerse a disposición de Rohl LLC el comprobante de compra (recibo original de venta) del comprador consumidor original. La garantía no es transferible y se otorga únicamente al comprador original del producto.

Exclusión de la garantía

La garantía se aplica al uso doméstico normal únicamente y no incluye defectos o lesiones ocasionados por lo siguiente o que sean el resultado de lo siguiente: uso indebido, abuso o negligencia, daño accidental o instalación inadecuada. La garantía limitada de por vida no se aplica al reemplazo de componentes en los que el daño fue causado por el desgaste normal.

La garantía no será válida en los siguientes casos:

A. El producto no se ha instalado en forma correcta (ya sea que la instalación haya sido hecha por un plomero, contratista, proveedor de servicios o integrante de la vivienda del comprador) de conformidad con las instrucciones del fabricante.

B. El acabado de la superficie del producto se dañó debido al uso de materiales indebidos o agentes de limpieza inadecuados, es decir, daño debido a agentes que contienen sustancias ácidas, corrosivas, abrasivas o con alcohol, o por haber restregado la superficie con paños abrasivos.

C. El daño se produjo en piezas debido a materiales extraños en el suministro de agua (por ejemplo, piedras, virutas de metal). Debe dejarse correr el agua en todas las cañerías para eliminar la suciedad antes de instalar el producto En áreas en que pueda haber materiales extraños en el suministro de agua, se recomienda enfáticamente colocar un filtro interno en las entradas de agua fría y caliente. De esta forma, se garantizará que su garantía siga siendo válida.

D. El producto fue expuesto a una temperatura del agua excesiva (por sobre los 80 ^oC o los 175 ^oF).

Garantía de piezas únicamente

Esta garantía no cubre los cargos de mano de obra en que se incurra o los daños sufridos en la instalación, la reparación o el reemplazo, ni los daños incidentales o emergentes.

Contáctenos:

Consumidores canadienses: Envíe un email o llame al 1-866-473-8442

Consumidores de EE. UU.: Envíe un email o llame al 1-800-777-9762
