ZA00045 KIT DE EXTENSIÓN PARA ZA33BO
recomendadas: |
Herramientas necesarias: destornillador Philips
Corte el suministro de agua al grifo: Importante: desconecte el suministro de agua del grifo antes de empezar. Puede desconectar el suministro principal de la casa o cerrar las válvulas de paso, si el grifo cuenta con ellas. Luego vuelva a abrir el grifo para vaciarlo del agua que pueda haber quedado allí. Si esto no se hace, pueden producirse inundaciones o lesiones.
|

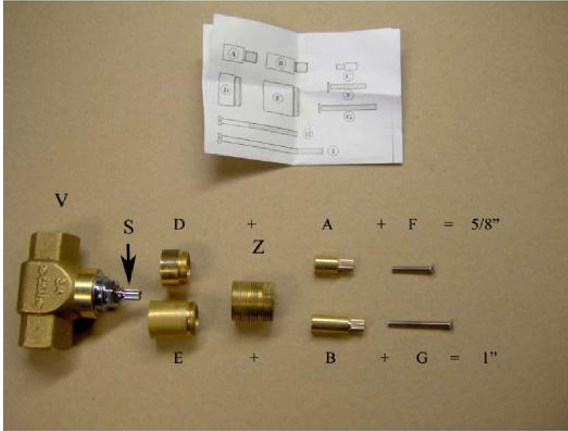

Las siguientes instrucciones son solo para la extensión de longitud de 5/8" y 1". 1) Desenrosque el adaptador (Z) del cuerpo de la válvula (V). 2) Para la extensión de 5/8", atornille la pieza de extensión (D) al cuerpo de la válvula (V). Para la extensión de 1", atornille la pieza de extensión (E) al cuerpo de la válvula. (V). 3) Para la extensión de 5/8", fije la pieza de extensión (A) con el tornillo (F). Y para la extensión de 1", fije la pieza de extensión (B) con el tornillo (G), en el vástago (S). Es necesario utilizar un destornillador Philips. 4) Atornille el adaptador (Z) a la pieza de extensión (D) o (E), según la longitud. 5) Fije el conector a la válvula. |

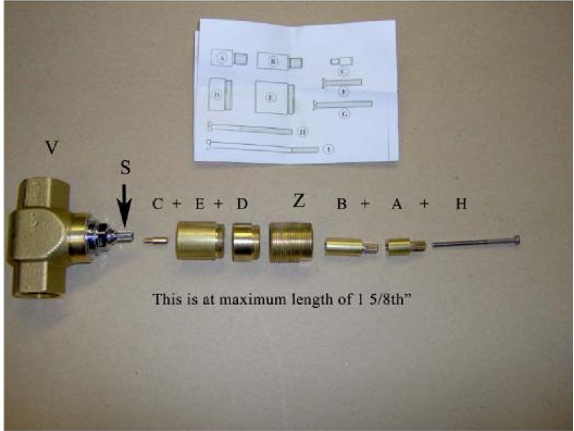

Las siguientes instrucciones son para la extensión de longitud completa de 1 5/8" 1) Desenrosque el adaptador (Z) del cuerpo de la válvula (V). 2) Inserte el adaptador de tornillo (C) en el orificio del vástago (S). 3) Fije el adaptador (B) y (A) en el vástago (S) con el tornillo (H). Es necesario utilizar un destornillador Philips. 4) Atornille la pieza de extensión (E) a la válvula (V). 5) Atornille la pieza de extensión (D) a la pieza de extensión (E). 6) Atornille el adaptador (Z) en la pieza de extensión (D). 7) Fije el conector a la válvula. |
