Reemplazo de ZZ93196000 cartucho

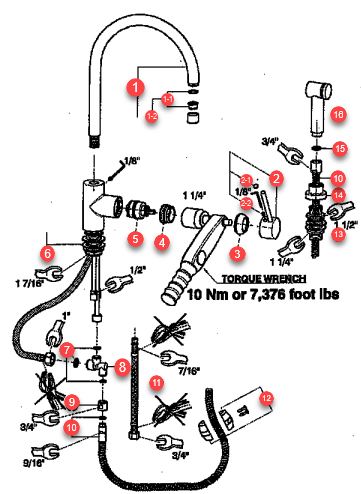

Piezas de repuesto

Pos.	Descripción	Código
1	Grifo movible	ZZ 94007 0
1-1	Mouseur M.22x1 IA Cascade	ZZ 94361 0
1-2	Cartucho aireador M.22x1 Cascade 1.8 GPM	ZZ 96134 0
2	Palanca "LS"	ZZ 94363 0
2-1	Tapa de la palanca	ZZ 93347 0
2-2	Tornillo de acero inoxidable M.6x6	ZZ 92645 0
3	Cartucho de la placa protectora	ZZ 93351 0
4	Tuerca para válvula mezcladora	ZZ 93353 0
5	válvula mezcladora	ZZ 93196 0
6	Juego de instalación de una sola palanca	ZZ 92886 0
7	Juntas para válvula desviadora	ZZ 94364 0
8	Válvula desviadora	ZZ 94365 0
9	Conexión M.15x1	ZZ 94366 0
10	Flexible G.1/2"xM.15x1​​​​​​​	ZZ 92774 0
11	Flexible M.11x1	ZZ 94368 0
12	Peso del plomo	ZZ 92775 0
13	Soporte de regadera de mano montado en la cubierta	ZZ 94369 0
14	Placa protectora para ducha	ZZ 94370 0
15	Juntas para el flexible	ZZ 92714 0
16	regadera de mano	ZZ 94371 0



Repuesto de la válvula mezcladora por discos cerámicos

• Corte el suministro de agua al grifo: Importante: desconecte el suministro de agua del grifo antes de empezar. Puede desconectar el suministro principal de la casa o cerrar las válvulas de paso, si el grifo cuenta con ellas. Luego vuelva a abrir el grifo para vaciarlo del agua que pueda haber quedado allí. Si esto no se hace, pueden producirse inundaciones o lesiones.
• Retirar la placa para cubrir el orificio (2-1) y desatornillar el pasador de bloqueo (2-2) con una llave hexagonal de 3 mm.
• Retirar la palanca y la tapa (3) tirando hacia arriba.
• Desenroscar la tuerca (4) con la llave 1 1/4" y retirar la válvula mezcladora (5).
• Insertar la nueva válvula mezcladora; verificar que no quede suciedad entre la superficie plana y las juntas.
• Ajuste la tuerca (4) con una llave de torsión. La presión correcta es 10 newton metro o 7.376 pie libra de fuerza. No ajuste en exceso.
• Inserte la tapa y vuelva a montar la palanca.
