Guía de reparación para sistema independiente de llenado de bañera XX33

En este artículo se explica cómo alinear adecuadamente los tubos internos del cuerpo para solucionar el problema del grifo de bañera independiente modelo XX33, que gotea por la llave de la ducha aunque se haya sustituido el cartucho.
Preparación:

Importante: cierre el suministro de agua del grifo antes de comenzar. Puede desconectar el suministro principal de la casa o cerrar las válvulas de paso, si el grifo cuenta con ellas. Luego vuelva a abrir el grifo para vaciarlo del agua que pueda haber quedado allí. Si esto no se hace, pueden producirse inundaciones o lesiones.

  • Herramientas recomendadas: llave Allen de 2.5 mm y 2 mm, destornillador Phillips, llave ajustable
Instrucciones:

Imagen 1




  1. Retire la llave (1) y la cúpula del cartucho (2) y desenrosque el cartucho de arriba (3).
  2. Desenrosque el soporte de la ducha de mano (5) (solo la pieza decorativa).
  3. Levante el anillo decorativo que está en la base del grifo.
  4. Quite los ocho tornillos (8) de la base del grifo. Retire el grifo del soporte.

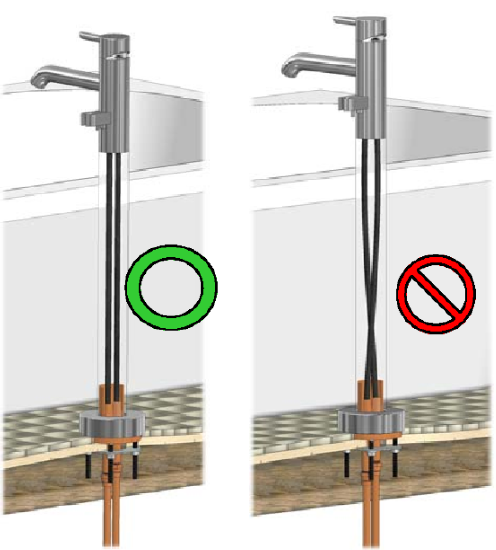

  5. Con ayuda de una linterna, enderece las mangueras del interior del grifo para asegurarse de que no se enreden entre sí (imagen 2).

Imagen 2


F. Vuelva a instalar el grifo. Revise atentamente la ubicación de las mangueras.

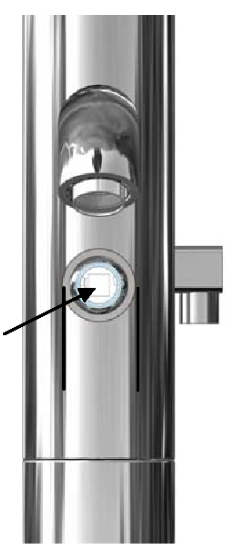

G. Verifique que el cartucho y la llave ubicados bajo el pico estén centrados en la abertura (imagen 3) antes de volver a instalar el cartucho superior (3), la cúpula del cartucho (2) y la llave (1).

H. Vuelva a instalar el soporte de la ducha de mano (5)

I. Verifique que el grifo funcione bien.

Imagen 3


Asegúrese de que el cartucho esté centrado en el orificio
