Genius: cómo reemplazar el solenoide

Última actualización
Guardar como PDF

En este artículo, se explicará cómo reemplazar los solenoides en una válvula de ducha electrónica Genius.

Preparación:

Importante: Desconecte el suministro de agua de la válvula electrónica antes de comenzar. Puede cortar la energía principal de la casa o cerrar las válvulas de cierre, si la válvula las tiene. También desconecte el suministro eléctrico de la válvula electrónica. No hacerlo puede provocar inundaciones, lesiones corporales o descargas eléctricas.

Herramientas recomendadas: destornillador Phillips, llave ajustable

Instrucción:

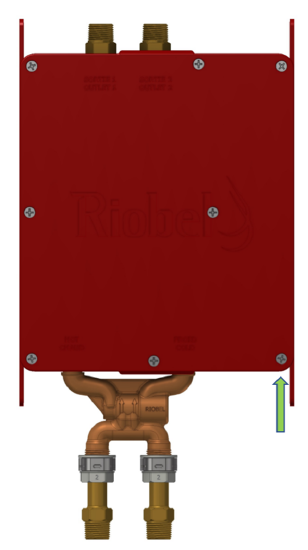

1. Saque los 8 tornillos de la caja roja.
	2. BUSQUE EL SOLENOIDE QUE DEBE REEMPLAZARSE Y DESCONÉCTELO DE LA TARJETA ELECTRÓNICA. a. SALIDA 1 - FLECHA VERDE b. SALIDA 2 - FLECHA AZUL

	3. PRIMERO RETIRE LA SALIDA DESATORNILLANDO LA TUERCA HEXAGONAL DE PLÁSTICO BLANCA (FLECHA VERDE). ASEGÚRESE DE NO PERDER EL EMPAQUE.
	4. PARA RETIRAR EL SOLENOIDE, MANTÉNGALO FIRME Y DESATORNILLE LA 2^.ª TUERCA HEXAGONAL DE PLÁSTICO BLANCA (FLECHA VERDE)
	5. ASEGÚRESE DE QUE EL EMPAQUE ESTÉ TODAVÍA EN SU LUGAR
	6. ASEGÚRESE DE QUE EL NUEVO SOLENOIDE ESTÉ INSTALADO EN EL LADO CORRECTO. LA FLECHA QUE SE ENCUENTRA EN ÉL MUESTRA LA DIRECCIÓN DEL FLUJO DEL AGUA (CÍRCULO VERDE), POR LO QUE LA PUNTA DEBE ESTAR HACIA ARRIBA. 7. REALICE LOS PASOS EN ORDEN INVERSO PARA INSTALAR EL NUEVO SOLENOIDE. NO APRIETE DEMASIADO LAS TUERCAS DE PLÁSTICO
8. CONECTE LOS CABLES ROJO Y NEGRO EN LA PLACA, ROJO (+) NEGRO (-).
