Genius: Cómo reemplazar el ensamble de termistor-placa electrónica

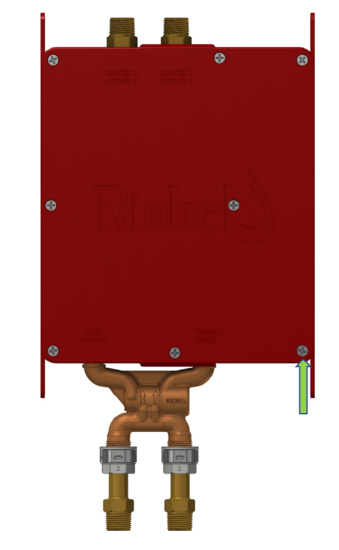

1 - DESENROSQUE LOS TORNILLOS DE LA CAJA ROJA 8

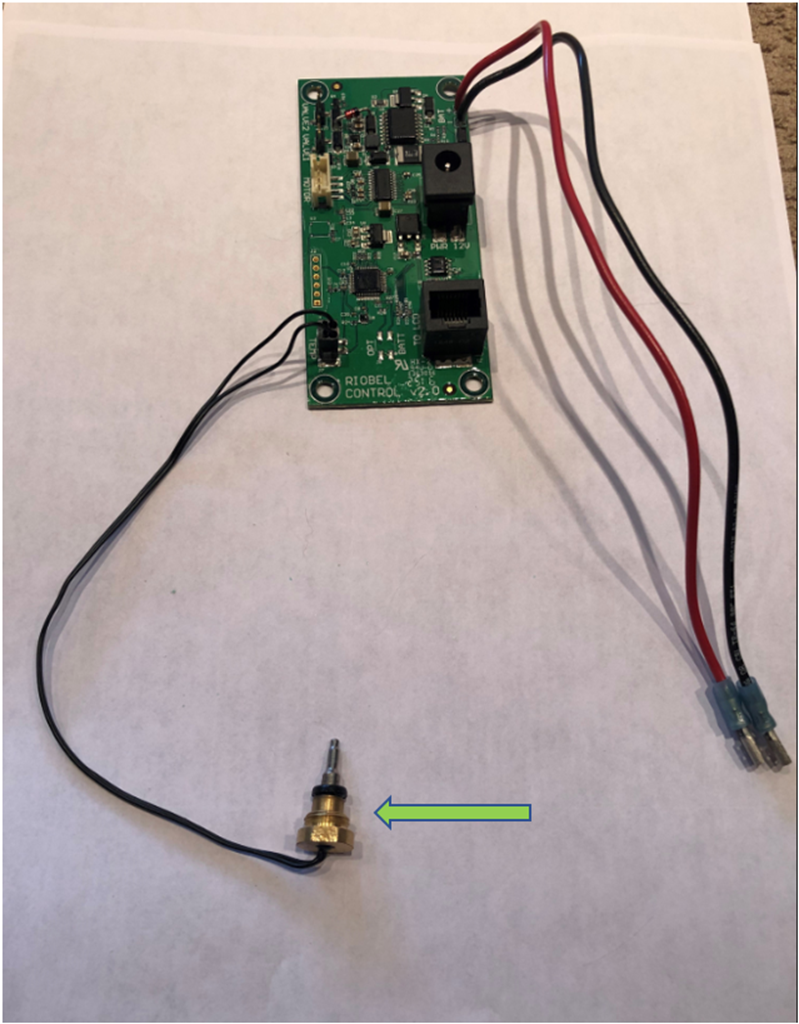

2 - EL CABLE DEL TERMISTOR VENDRÁ INSTALADO EN LA NUEVA PLACA ELECTRÓNICA JUNTO CON LOS CABLES DE LA BATERÍA. ASEGÚRESE DE QUE LA PEQUEÑA JUNTA TÓRICA (FLECHA VERDE) ESTÁ ALLÍ. DE LO CONTRARIO, USE LA DEL VIEJO TERMISTOR.

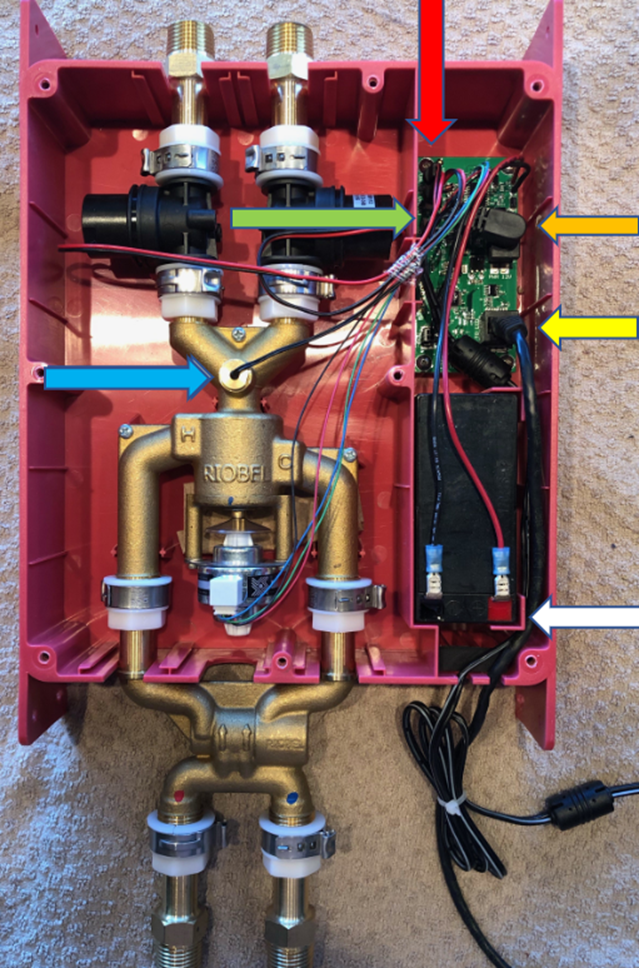

3 - PARA QUITAR LA PLACA ELECTRÓNICA VIEJA, NECESITARÁ:

a. DESENROSCAR LA TUERCA DE LATON DEL TERMISTOR DEL MOTOR CON LOS ALICATES (FLECHA AZUL)

b. DESENCHUFAR LOS 2 SOLENOIDES (FLECHA ROJA)

c. DESENCHUFAR EL CABLE DEL MOTOR (FLECHA VERDE)

d. DESENCHUFAR LA FUENTE DE ALIMENTACIÓN (FLECHA NARANJA)

e. DESENCHUFAR EL CABLE DEL TECLADO (FLECHA AMARILLA)

f. DESENCHUFAR LOS 2 CONECTORES DE LA BATERÍA (FLECHA BLANCA)

g. RETIRAR LOS 4 TORNILLOS QUE SUJETAN LA PLACA EN LA CAJA ROJA

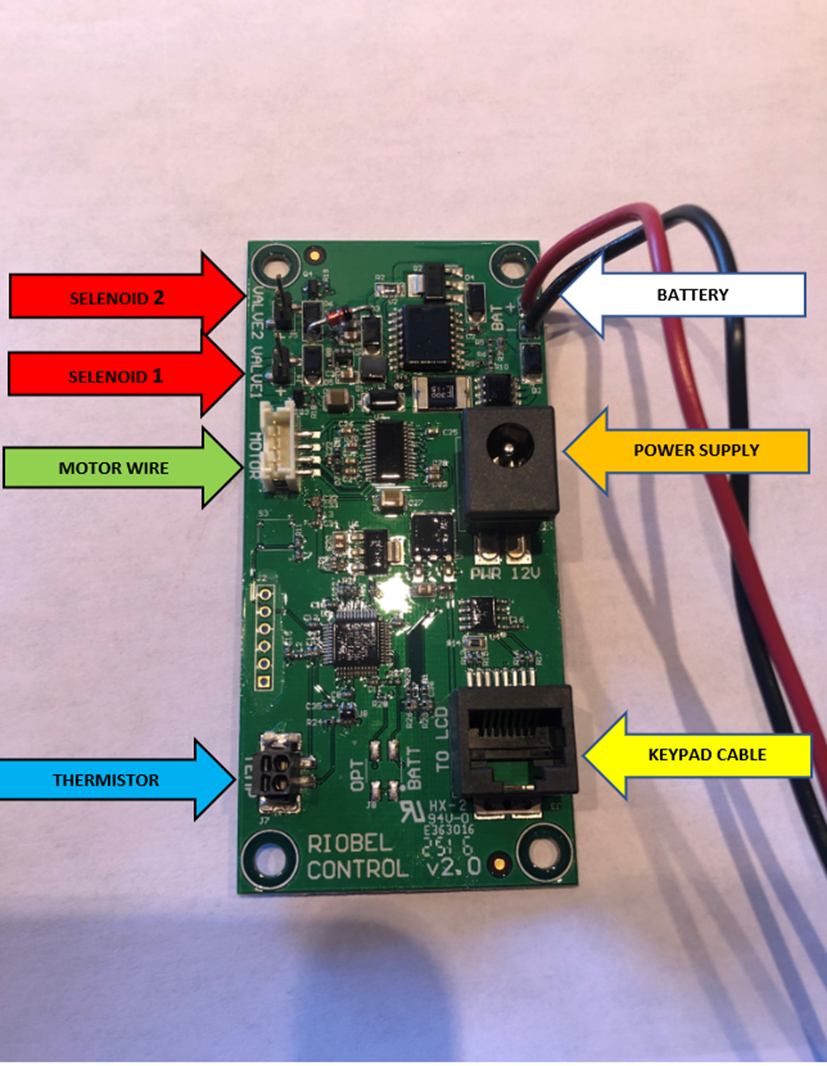

**CONSULTE LA IMAGEN AMPLIADA DE LA PLACA ELECTRÓNICA PARA IDENTIFICAR LOS PUNTOS DE CONEXIÓN.**

4 - SIGA LOS PASOS EN ORDEN INVERSO PARA INSTALAR LA NUEVA PLACA ELECTRÓNICA. EVITE QUITAR EL CABLE DEL TERMISTOR DE LA NUEVA PLACA ELECTRÓNICA, YA QUE ES MUY DIFÍCIL DE REINSTALAR **ASEGÚRESE DE QUE EL SOLENOIDE IZQUIERDO ESTÉ CONECTADO A LA CONEXIÓN INFERIOR (VÁLVULA 1) Y DE QUE EL CABLE ROJO ESTÉ EN EL LADO + Y EL NEGRO, EN EL LADO –. HAGA LO MISMO PARA LAS 2 CONEXIONES DE LA BATERÍA, ROJO CON ROJO.
