Cómo instalar una 0622 o 0616 válvula de cambio de bañera, empotrable en la cubierta, de 3 piezas

Última actualización
Guardar como PDF

Este artículo muestra cómo diferenciar e instalar la válvula de cambio 0622 o 0616 en los sistemas de llenado de bañera empotrables en la cubierta de 3 piezas (modelos XX10 o XX16).

Identifique el modelo de la válvula de cambio

Preparación:

Para identificar la válvula de cambio, debe tener acceso a la parte de abajo de la cubierta de la bañera y es posible que necesite una linterna.

Instrucciones:

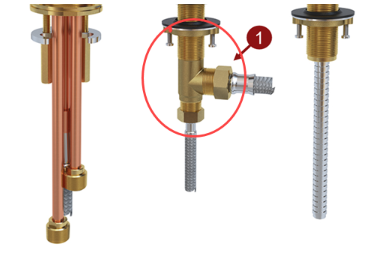

Con una linterna, busque la pieza central (círculo rojo) debajo de la cubierta de la bañera. Esa pieza es reconocible porque tiene 1 manguera de suministro de agua conectada a un lado y la manguera de la ducha de mano conectada a la parte inferior.

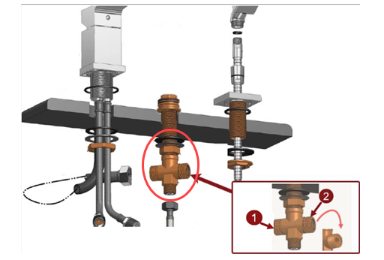

A) Modelo anterior a 2018 (#0622)

El modelo anterior tiene 2 tomas de suministro de agua, pero una está tapada; ver el inserto.

B) Modelo posterior a 2018 (#0616)

El modelo más nuevo tiene solo 1 toma.

Instalación de la válvula de cambio

Preparación:

Importante: cierre el suministro de agua del grifo antes de comenzar. Puede desconectar el suministro principal de la casa o cerrar las válvulas de paso, si el grifo cuenta con ellas. Luego vuelva a abrir el grifo para vaciarlo del agua que pueda haber quedado allí. Si esto no se hace, pueden producirse inundaciones o lesiones.
Herramientas recomendadas: llave Allen de 2.5 mm, llave inglesa, puede requerir una llave Allen de 10 mm, Loctite y alicates de punta fina.

Instrucciones:

1. Retire el pico según el modelo que tenga.

Desenrosque la perilla (1)
Desatornille el tornillo de fijación del pico (2)
Levante el pico (3)

**Es posible que el grifo tenga tapas terminadas que deberán retirarse antes de quitar los tornillos de fijación.**

Desatornille el tornillo de fijación (1) ubicado en el extremo más alejado dentro de la palanca (2)
Retire la palanca (2)
Desatornille el tornillo de fijación del pico (3)
Levante el pico (4)

**Es posible que el grifo tenga tapas terminadas que deberán retirarse antes de quitar los tornillos de fijación.**

Levante la perilla (1)
Usando alicates de punta fina para sujetar la varilla (2), desenrosque la perilla (1)
Desatornille el tornillo de fijación del pico (3)
Levante el pico (4)

** Es posible que el grifo tenga tapas terminadas que deberán retirarse antes de quitar los tornillos de fijación.**

2. Retire e instale la válvula de cambio.

A) Modelo anterior a 2018	B) Modelo posterior a 2018
RETIRAR:	Desenrosque la manguera de suministro (1), la manguera de la ducha de mano (2) y la tuerca de la válvula de cambio. Tenga en cuenta que una vez que desenrosque la tuerca, la válvula de cambio no tiene nada que la mantenga en su lugar.	RETIRAR:	Desenrosque la manguera de suministro (1), la manguera de la ducha de mano (2) y la tuerca de la válvula de cambio. Tenga en cuenta que una vez que desenrosque la tuerca, la válvula de cambio no tiene nada que la mantenga en su lugar.
INSTALAR:	**Si recibió la válvula de cambio con 2 tomas, modelo 0622, use una llave Allen de 10 mm para desenroscar el tapón (4) que estaba en una de las tomas de la válvula de cambio antigua. (Si no puede desenroscarlo, comuníquese con nosotros para conseguir el modelo 0616, que lo reemplazará sin ningún problema). Si pudo desenroscarlo, compruebe que las roscas estén limpias, aplique Loctite al tapón y vuelva a enroscarlo en una de las 2 tomas de la válvula de cambio nueva. PROCEDIMIENTO: Asegúrese de que las piezas estén en el orden correcto (5). Primero, apriete la tuerca de la válvula de cambio (1) en la parte superior de la bañera hasta que no gire más, luego enrosque el anillo debajo de la bañera (2) y finalice con los tornillos (3). Luego conecte las mangueras de suministro de agua y de la ducha de mano.	INSTALAR:	. PROCEDIMIENTO: Asegúrese de que las piezas estén en el orden correcto (5). Primero, apriete la tuerca de la válvula de cambio (1) en la parte superior de la bañera hasta que no gire más, luego enrosque al máximo el anillo debajo de la bañera (2) y finalice con los tornillos (3). Luego conecte las mangueras de suministro de agua y de la ducha de mano.

A) Modelo anterior a 2018

B) Modelo posterior a 2018

RETIRAR:

Desenrosque la manguera de suministro (1), la manguera de la ducha de mano (2) y la tuerca de la válvula de cambio. Tenga en cuenta que una vez que desenrosque la tuerca, la válvula de cambio no tiene nada que la mantenga en su lugar.

RETIRAR:

Desenrosque la manguera de suministro (1), la manguera de la ducha de mano (2) y la tuerca de la válvula de cambio. Tenga en cuenta que una vez que desenrosque la tuerca, la válvula de cambio no tiene nada que la mantenga en su lugar.

INSTALAR:

**Si recibió la válvula de cambio con 2 tomas, modelo 0622, use una llave Allen de 10 mm para desenroscar el tapón (4) que estaba en una de las tomas de la válvula de cambio antigua. (Si no puede desenroscarlo, comuníquese con nosotros para conseguir el modelo 0616, que lo reemplazará sin ningún problema). Si pudo desenroscarlo, compruebe que las roscas estén limpias, aplique Loctite al tapón y vuelva a enroscarlo en una de las 2 tomas de la válvula de cambio nueva.

PROCEDIMIENTO:

Asegúrese de que las piezas estén en el orden correcto (5).

Primero, apriete la tuerca de la válvula de cambio (1) en la parte superior de la bañera hasta que no gire más, luego enrosque el anillo debajo de la bañera (2) y finalice con los tornillos (3). Luego conecte las mangueras de suministro de agua y de la ducha de mano.

INSTALAR:

PROCEDIMIENTO:

Asegúrese de que las piezas estén en el orden correcto (5).

Primero, apriete la tuerca de la válvula de cambio (1) en la parte superior de la bañera hasta que no gire más, luego enrosque al máximo el anillo debajo de la bañera (2) y finalice con los tornillos (3). Luego conecte las mangueras de suministro de agua y de la ducha de mano.

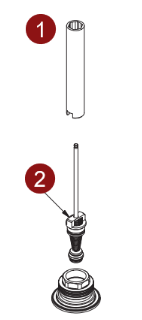

3. Instale la varilla de la válvula de cambio y el pico.

Con la herramienta para la válvula de cambio, enrosque la varilla firmemente dentro de la válvula de cambio desde la parte superior de la bañera. Vuelva a instalar el pico invirtiendo el paso 1.
Antes de cerrar, si ha instalado el modelo con 2 tomas de agua (0622), realice una prueba con agua para asegurarse de que el tapón sea hermético.

**La herramienta para la válvula de cambio y la varilla se proporcionarán junto con la válvula de cambio en bruto.
