Cómo sustituir un cartucho en un sistema de llenado termostático de bañera independiente

  1. Última actualización
  2. Guardar como PDF



Este artículo explica paso a paso cómo reemplazar un cartucho coaxial en un sistema ed llenado de bañera independiente modelo XX39 o XX37.
Preparación:

Importante: desconecte el suministro de agua del grifo antes de empezar. Este grifo no está equipado con válvulas de cierre, por lo que tendrá que cerrar el suministro principal de agua de la casa. Luego vuelva a abrir el grifo para vaciarlo del agua que pueda haber quedado allí. Si esto no se hace, pueden producirse inundaciones o lesiones.

  • Herramientas recomendadas: llave Allen de 2.5 mm, llave ajustable. Para la limpieza podría ser necesario vinagre blanco y un cepillo suave.
Instrucciones:

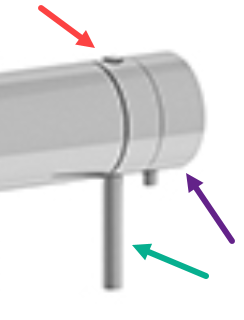

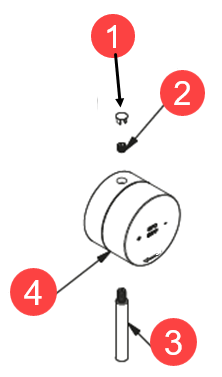

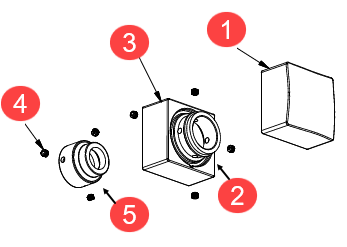

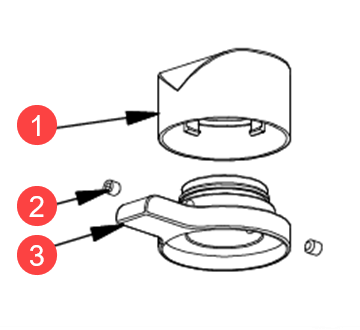

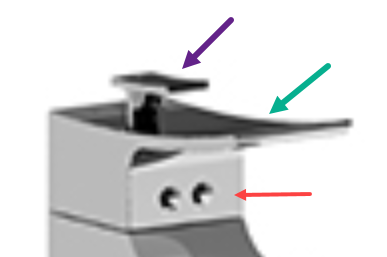

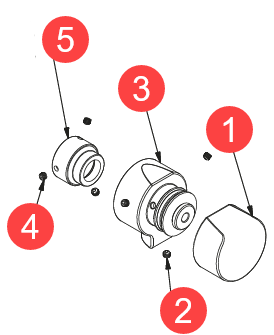

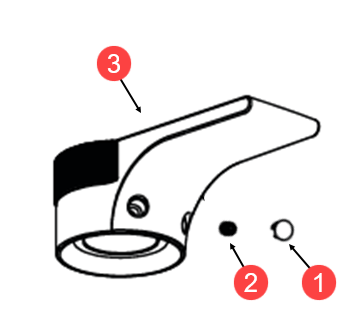

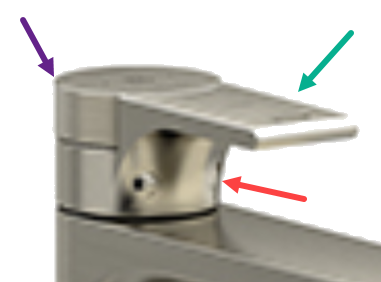

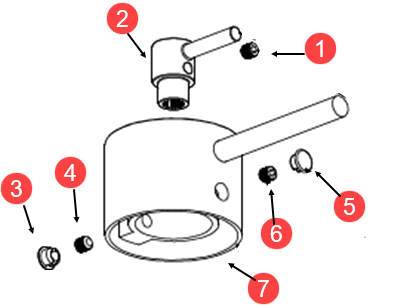

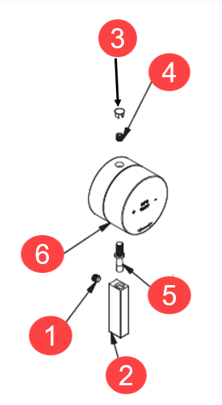

Paso 1: identificar y desarmar llaves

Identifique


  • Llave de volumen: palanca
  • Llave de temperatura: palanca
  • Tapa con tornillo expuesto: sí

Desarme




Identifique


  • Llave de volumen: palanca
  • Llave de temperatura: esfera con textura
  •  Tapa con tornillo expuesto: sí

Desarme


Identifique


  • Llave de volumen: palanca
  • Llave de temperatura: perilla
  • Tapa con tornillo expuesto: sí

Desarme


Desarme


Identifique

clipboard_ebef0f11e4cbd0a0a9210629e3cf4b418.pngclipboard_e43410424035913ddf89cda1837494090.png

  • Llave de volumen: palanca, perilla o cruz
  • Llave de temperatura: perilla
  • Tapa con tornillo expuesto: no

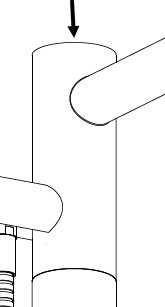

Consejo: realice lo siguiente para quitar la perilla de temperatura:

a) Presione

b) Levante


Desarme


Desarme


Desarme


Desarme

Paso 2: desajuste la tuerca de retención.

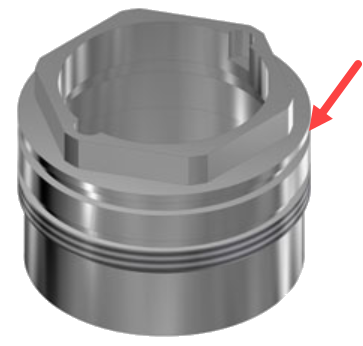

Modelos con juntas tóricas

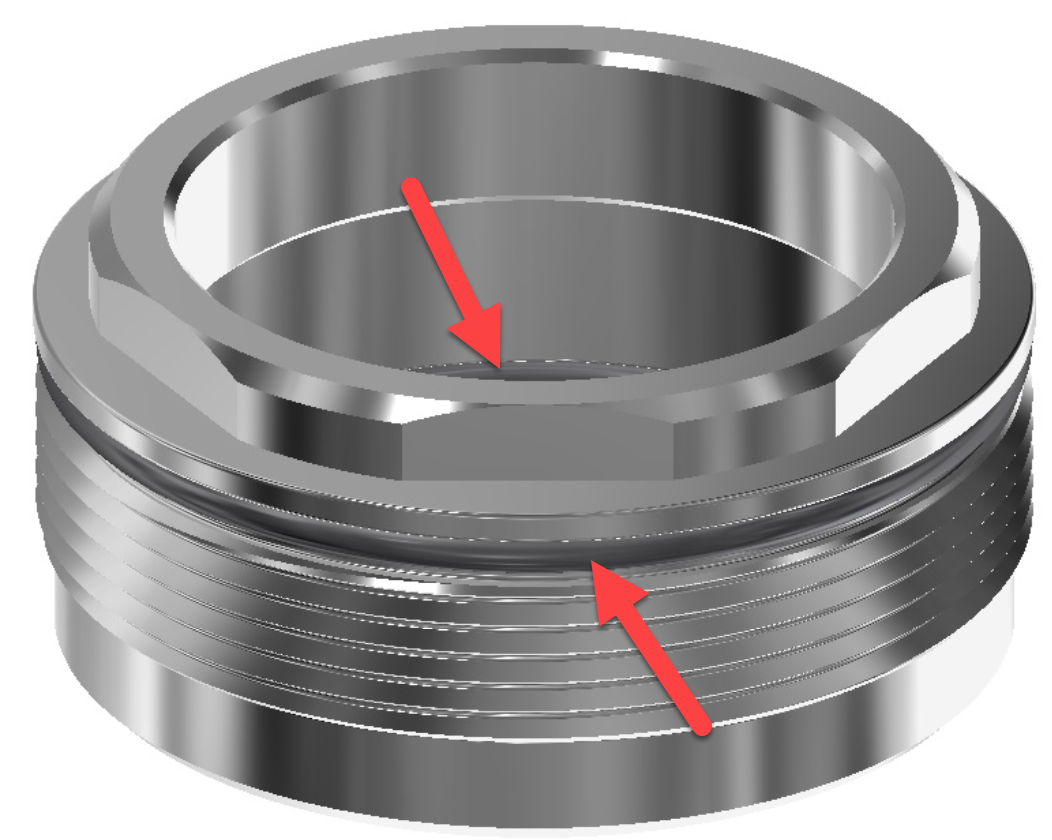

clipboard_e4146d91377d3b46173cb84bbe9a9f547.pngclipboard_ed8992ca250497cbdcae6d39c09e76752.png

Ubicación de las juntas tóricas en caso de que se caigan. Sujetar con un poco de grasa para plomería.

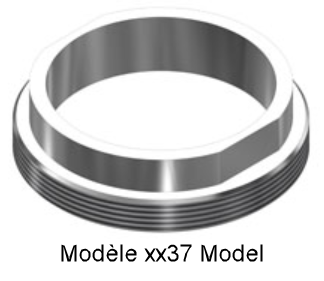

Modelos sin juntas tóricas

clipboard_e84d6555bb7ff306fd7476762a1df25de.pngclipboard_ece3be2057ca6612fb037d9e68d93d3ae.png

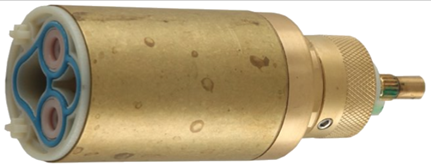

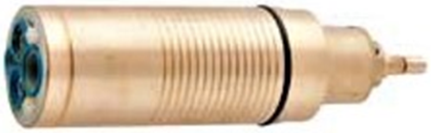

Paso 3: extraiga el cartucho, límpielo e instale uno nuevo.


Modelo XX37



Inspeccione el asiento del cartucho, retire los residuos y/o el empaque azul y, si es necesario, límpielo con una solución de 1/2 vinagre y 1/2 agua, y un cepillo de cerdas suaves.

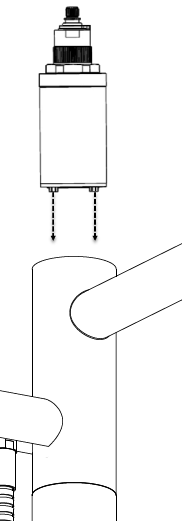

Inserte el nuevo cartucho y asegúrese de que los pasadores de posición 2 estén alineados con los orificios de posición 2 del asiento.




Paso 4: vuelva a armar
Vuelva a enroscar la tuerca de retención y monte las llaves en orden inverso.
