C3009: Instrucciones para reemplazar el cartucho

Última actualización
Guardar como PDF

Problema: la palanca de control funciona correctamente, pero el grifo sigue goteando.

Solución: cambiar el cartucho mezclador.

Herramientas requeridas:

Llave Allen, 3 mm
Llave inglesa grande o ajustable

Preparación: Corte el suministro de agua en la tubería principal o debajo del fregadero

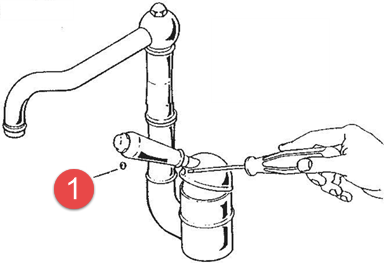

1. Quite el tapón (1).

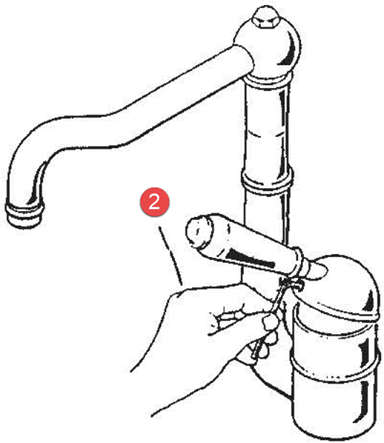

2. Use una llave Allen de 3 mm, afloje el tornillo de fijación de la palanca de control (2) y quite la palanca.

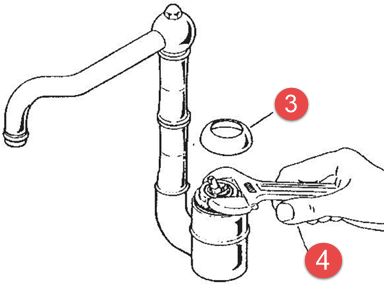

3. Retire la tapa protectora de la tuerca anular (3).

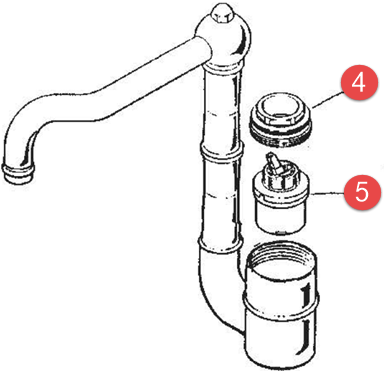

4. Desenrosque y retire la tuerca anular (4) que sujeta el cartucho.

5. Quite el cartucho mezclador (5).

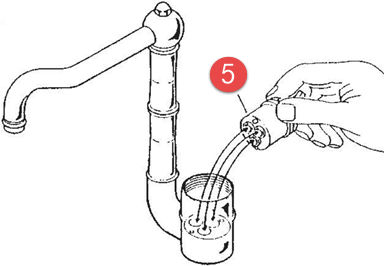

6. Ensamble el nuevo cartucho (5) en el cuerpo del mezclador monomando, asegurándose de que quede correctamente colocado según se muestra en la figura.

Vuelva a ensamblar el mezclador y apriete la tuerca anular (4) que sujeta el cartucho con un par de 16 +/- Nm; luego, compruebe si funciona bien.

Se recomienda ajustar la tuerca del cartucho manualmente lo máximo posible. Con una llave inglesa grande o ajustable, ajuste un cuarto de vuelta la tuerca del cartucho en el sentido de las agujas del reloj para reforzar y probar que no haya filtraciones. Si hay una filtración, se recomienda el método de ajustar de a un cuarto de vuelta hasta que la filtración desaparezca. NO AJUSTE DEMASIADO.
