C3009D35 - Instrucciones para reemplazar el cartucho

Última actualización
Guardar como PDF

Para los modelos: A3650, A3650WS, A3650/6.5, A3650/6.5WS, A3650/11, A3650/11WS

Herramientas necesarias: destornillador Philips y llave inglesa grande

Razones para reemplazar el cartucho:

**Si tiene alguno de los siguientes problemas, comuníquese con Atención al Cliente al 800-777-9762**

Movimiento rígido para de abrir o cerrar o pasar de frío a calor y viceversa.
En la posición de cerrado, el agua gotea por el pico.

Corte el suministro de agua al grifo: Importante: desconecte el suministro de agua del grifo antes de empezar. Puede desconectar el suministro principal de la casa o cerrar las válvulas de paso, si el grifo cuenta con ellas. Luego vuelva a abrir el grifo para vaciarlo del agua que pueda haber quedado allí. Si esto no se hace, pueden producirse inundaciones o lesiones.

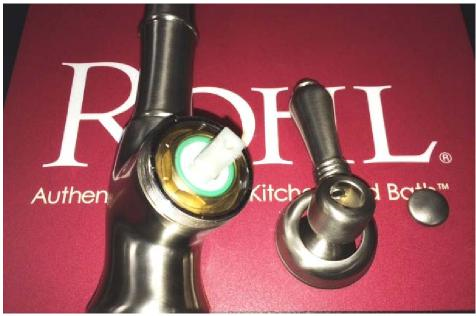

Remoción de la palanca:

Desenrosque la tuerca terminada del cuerpo del grifo, en sentido opuesto al de las agujas del reloj.

Quite la tapa terminada del ensamble de la llave.

Para aflojar el ensamble de la llave para retirarla; con un destornillador Phillips gire el tornillo ubicado dentro del ensamble de la llave en sentido opuesto al de las agujas del reloj.

Gire la tuerca terminada en sentido opuesto al de las agujas del reloj para aflojar y sacar el ensamble de la llave con la tuerca terminada del vástago del cartucho.

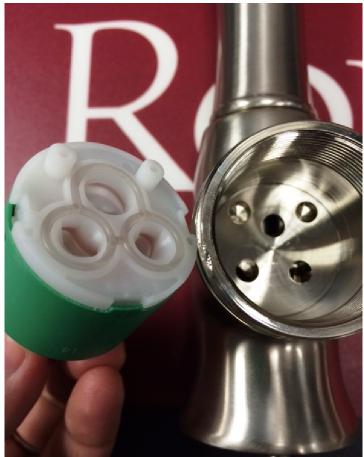

Extracción del cartucho:

Usando una llave inglesa grande, ubique dos lados planos en la tuerca del cartucho de latón y desenrosque en sentido opuesto al de las agujas del reloj.

Retire el cartucho.
Enjuague las tuberías de suministro.

Cartucho de repuesto:

Instale un cartucho nuevo alineando los dos pasadores en la base del cartucho con las dos ranuras abiertas en el cuerpo del grifo.

Apriete la tuerca del cartucho de latón con la mano y, a continuación, otro cuarto de vuelta con una llave inglesa grande. Pruebe el cartucho nuevo antes de instalar el ensamble de la llave. Si hay filtraciones, continúe apretando la tuerca del cartucho de latón, un cuarto de vuelta a la vez, hasta que deje de filtrar.

Apretar demasiado la tuerca del cartucho de latón podría dañar el cartucho; se recomienda el método de ajustar de a un cuarto de vuelta a la vez.

Instale el ensamble de la llave al revés.
