Instrucciones para el reemplazo del CU253 cartucho
Herramientas requeridas: llave Allen de 2 mm, llave inglesa de 3 mm, llave inglesa grande, herramienta de borde plano
Corte el suministro de agua al grifo: Importante: desconecte el suministro de agua del grifo antes de empezar. Puede desconectar el suministro principal de la casa o cerrar las válvulas de paso, si el grifo cuenta con ellas. Luego vuelva a abrir el grifo para vaciarlo del agua que pueda haber quedado allí. Si esto no se hace, pueden producirse inundaciones o lesiones.
Extracción del maneral: |
|
Ubique la tapa pequeña que se encuentra en la parte inferior/posterior de la palanca. Con una herramienta de borde plano, separe suavemente la tapa del grifo. Con una llave Allen de 2.5 mm, gire el tornillo de fijación en sentido opuesto al de las agujas del reloj para aflojarlo (no es necesario quitar el anillo de fijación). |
|
|
|

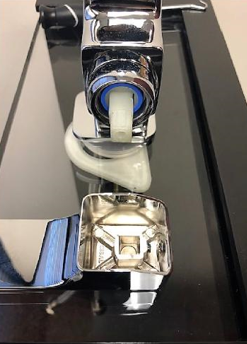

Jale la palanca del vástago del cartucho y sepárela del grifo. |
 |
Extracción del cartucho: |
|

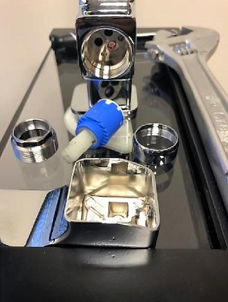

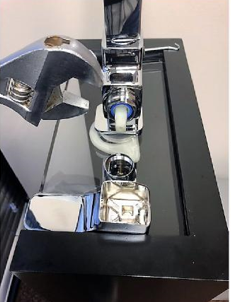

Con la mano, desenrosque el anillo protector con acabado y retírelo. Con una llave inglesa grande, gire la tuera del cartucho en sentido opuesto al de las agujas del reloj para aflojarla. Continúe retirando el cartucho con la mano. Retire el cartucho. Enjuague los suministros y los puertos del grifo para garantizar un caudal adecuado en el cartucho de repuesto. |
 |
 |

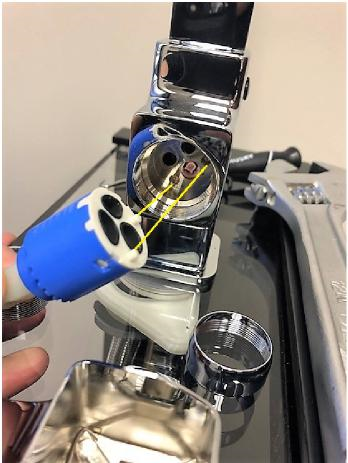

| Instale el cartucho nuevo alineando las clavijas del cartucho ubicadas en la base del cartucho con las entradas para clavijas ubicadas en el cuerpo del grifo. Sosteniendo el cartucho en su lugar, ajuste la tuerca del cartucho y continúe con los pasos anteriores, en el orden inverso. |  |
Contáctenos:Consumidores canadienses: Envíe un email o llame al 1-866-473-8442 Consumidores de EE. UU.: Envíe un email o llame al 1-800-777-9762 |
 |
