CU720, LV720, AC720 y WA720: Problemas de apilamiento de recortes
Imagen de secuencia de instalación incorrecta |

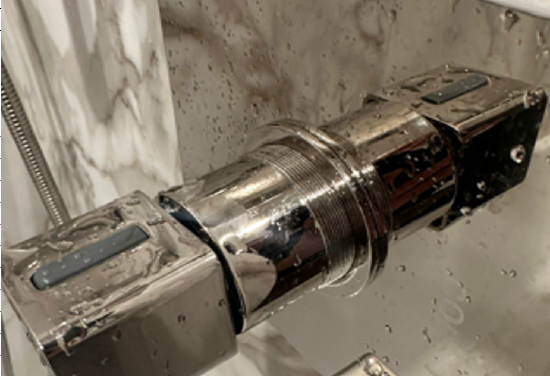

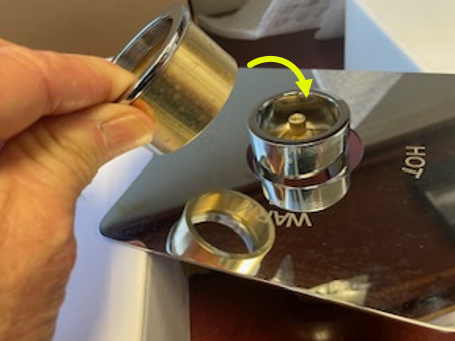

En esta imagen de arriba, el anillo de latón se colocó primero y empuja las otras partes hacia afuera. Esto es incorrecto. Siga las instrucciones a continuación para conocer la secuencia de instalación de molduras adecuada.
Preparación |
- Siempre cierre el suministro principal de agua a la válvula antes de realizar mantenimiento.
Legend |
 |
|
Instrucciones |
Paso 1

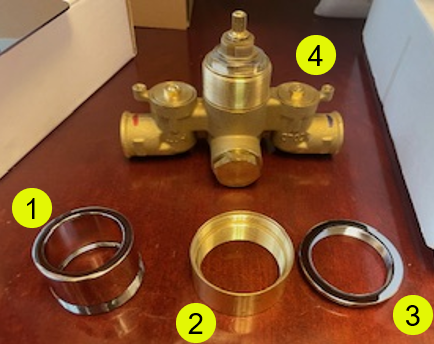

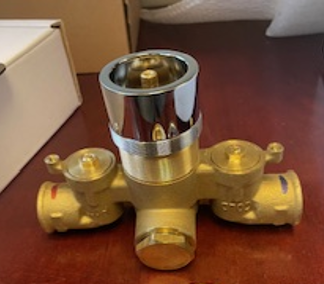

El anillo de acabado alto (1) tiene roscas interiores en la parte inferior. Enrósquelo primero en la válvula rugosa (4) hasta que se detenga. |
Paso 2
Atornille el anillo de acabado pequeño (3) en las roscas interiores del anillo de latón (2). Será de una sola manera. |
Paso 3
Así es como se ve el conjunto de anillo de latón / anillo de acabado pequeño. |
|
Paso 4

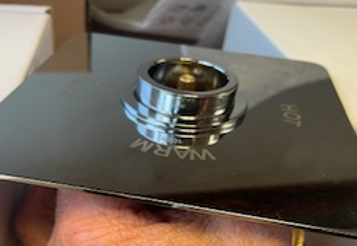

Deslice la placa frontal alrededor del anillo de acabado alto (1), luego inserte el conjunto de anillo de latón/anillo de acabado pequeño dentro del orificio del anillo de acabado alto (1) y atorníllelo en las roscas exteriores restantes del cuerpo de la válvula rugosa. Esto mantendrá la placa frontal en su lugar. |
Paso 5
Cuando se atornilla completamente hacia abajo, sobresaldrán aproximadamente 1 "del anillo de acabado alto. |
Información adicional

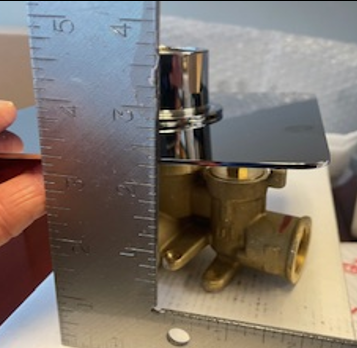

El mínimo desde la parte posterior de la válvula hasta la placa frontal es de aproximadamente 3-1/4" |
|
