Instrucciones de ensamble de la L650C bomba

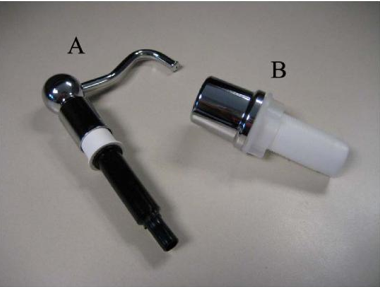

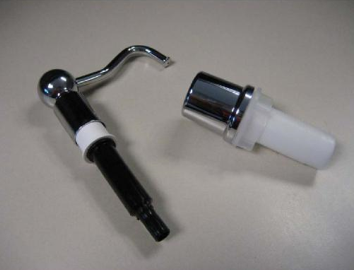

1) Extraiga la pieza (A) de la placa protectora (B) jalando con la mano hacia arriba con una fuerza uniforme y constante. Tenga en cuenta que la base (B) debe permanecer conectada a la encimera y una varilla, que no se muestra, estará conectada a la parte inferior del conjunto de la bomba. Retire la varilla y resérvela. No hace falta desarmar (B) para llegar a la bomba.

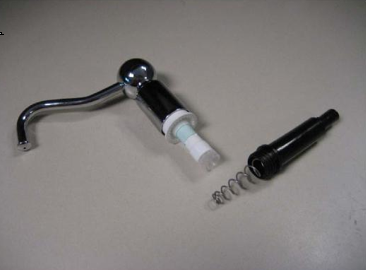

2) Desenrosque la parte inferior de la bomba de la parte superior que incluye el cabezal de la bomba, girando en sentido opuesto al de las agujas del reloj.

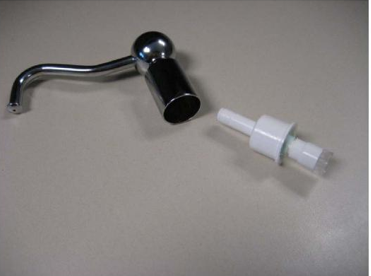

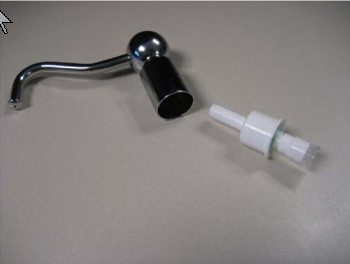

3) Retire la tapa de plástico de la bomba del cabezal de latón y deséchela.

Nota: Puede ser necesario un par de alicates para retirar la bomba de la parte superior.

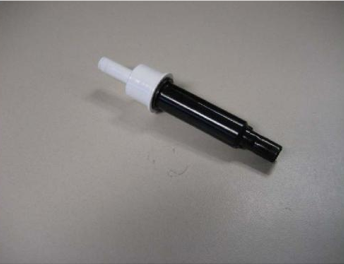

4) Tome el nuevo ensamble de la bomba (LS550AP), y desenrosque la parte superior de la parte inferior, como en el paso 2.

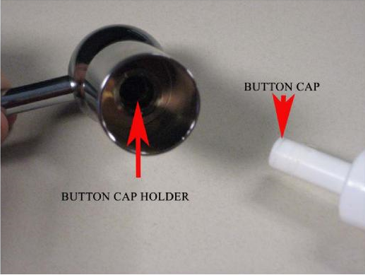

5) Empuje la tapa del botón del ensamble de la bomba en el soporte de la tapa del botón en el cabezal de la bomba de latón.

5a) Será más fácil empujar si coloca el ensamble de la bomba sobre una superficie lisa y, a continuación, empuja el cabezal de la bomba hacia abajo sobre el ensamble de la bomba con la mano.

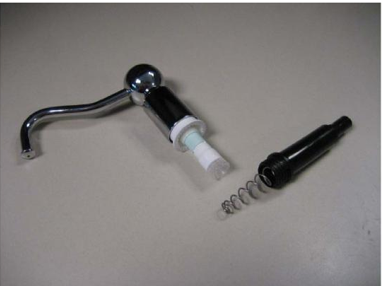

6) Tome la parte inferior del ensamble de la bomba y enrósquela de nuevo en la parte superior del ensamble de la bomba girando con la mano en el sentido de las agujas del reloj. Asegúrese de que el resorte esté dentro (con el extremo más grande girado hacia abajo).

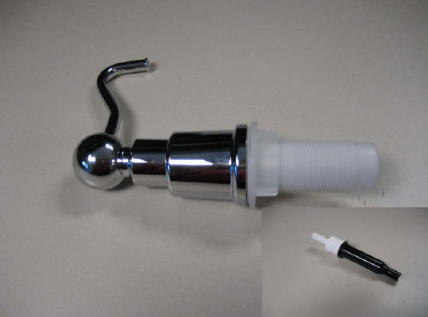

7) Conecte la varilla, que no se muestra, a la parte inferior del ensamble de la bomba y vuelva a insertarla en la placa protectora sobre la encimera.
