Kit de ensamble de la llave intermedia (2303-0347KIT): instrucciones

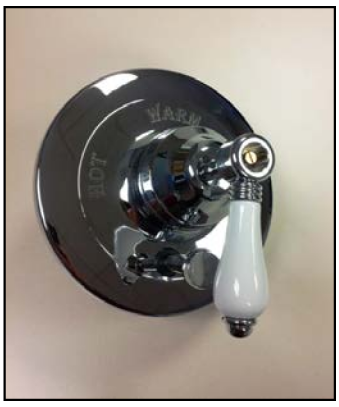

Retire la tapa central de la llave.

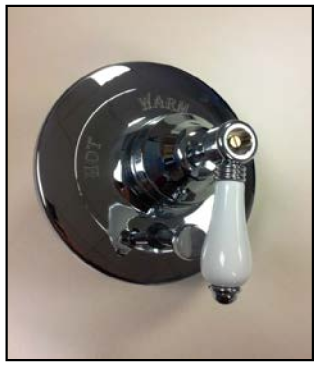

Gire el tornillo de latón en sentido opuesto al de las agujas del reloj desde la llave y retírelo junto con la arandela.

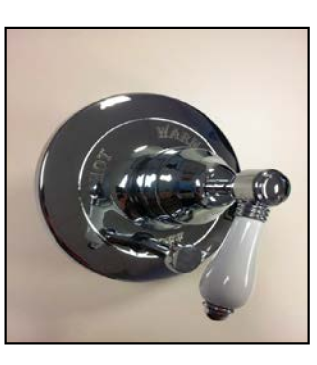

Jale la llave de la carcasa de campana.

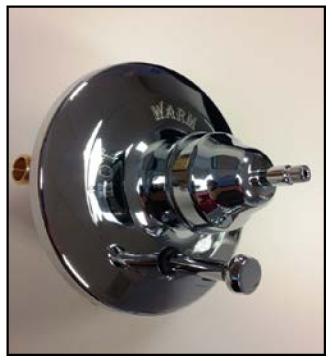

Jale la carcasa de campana del accesorio.

Jale el tope de límite caliente de latón del ensamble de la llave intermedia y déjelo a un lado.

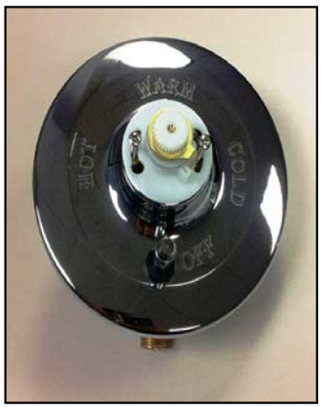

Retire el ensamble de la llave intermedia existente girando los tornillos a la derecha y a la izquierda, en sentido opuesto al de las agujas del reloj.

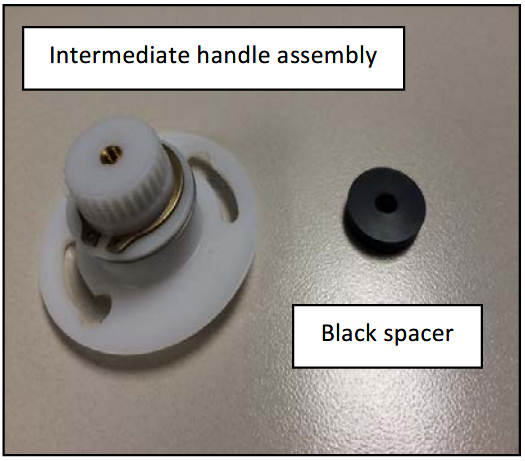

Vuelva a colocar el ensamble de la llave intermedia.

Vuelva a colocar los tornillos; gírelos en sentido opuesto al de las agujas del reloj para apretarlos.

Deslice el tope de límite caliente de latón en el ensamble de la llave intermedia, con la clavija de latón a la derecha del tope de plástico.

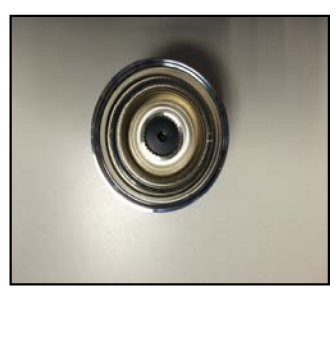

Inserte el espaciador negro redondo en la parte inferior de la carcasa de campana y presiónelo hasta que encaje en su sitio.

Vuelva a colocar la carcasa de campana en el accesorio y vuelva a colocar la llave en la posición de las 6 en punto, con el lado de la ranura hacia abajo.

Vuelva a colocar la arandela de latón y el tornillo en la llave y apriete en el sentido de las agujas del reloj.

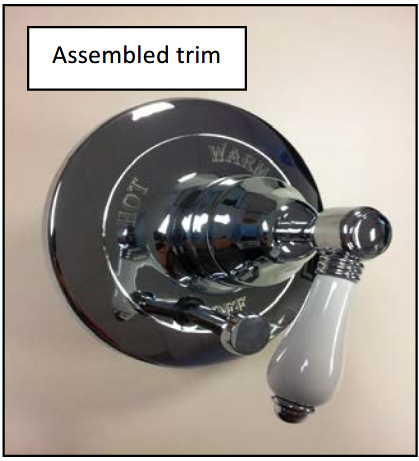

Vuelva a colocar la tapa central.
