Instrucciones de instalación Fregaderos de acero inoxidable bajo encimera

INSTRUCCIONES DE INSTALACIÓN FREGADEROS BAJO ENCIMERA

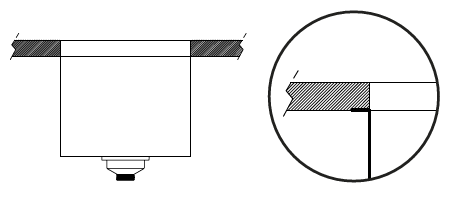

Estas instrucciones son para instalar fregaderos de acero inoxidable ROHL Undermount. El montaje bajo cubierta se refiere a la instalación del fregadero desde abajo de la encimera. Los fregaderos bajo encimera ROHL se pueden instalar con tres tipos diferentes de revelación: positiva, negativa o sin revelación. Cada tipo de resalte le dará una estética diferente al fregadero (consulte el dibujo). Deberá decidir qué tipo de instalación utilizar antes de comenzar la obra.

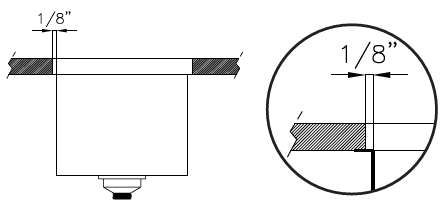

Revelación positiva: El borde de la encimera está aproximadamente a 1/8" del borde del fregadero, exponiendo así el borde del fregadero. Todos los fregaderos bajo encimera ROHL cuentan con un borde terminado de 1".

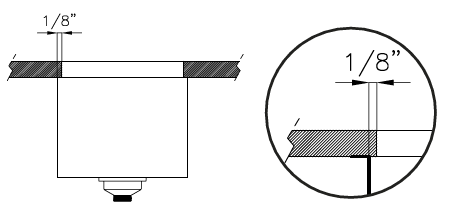

Revelación negativa: La encimera se extiende sobre el borde del fregadero en todos los lados en aproximadamente 1/8". Antes de efectuar el recorte para este tipo de instalación, compruebe si los accesorios que piensa adicionar, como escurridores o tablas de picar, caben correctamente.

Para obtener un recorte perfecto, utilice el archivo dwg del perfil de recorte, que se encuentra en el sitio web de Rohl. El fregadero en sí mismo puede usarse como guía de recorte. Para lograr resultados óptimos, Rohl recomienda instalar los fregaderos de montaje bajo cubierta con un profesional especializado. Antes de comenzar cualquier tipo de operación, revise si el fregadero tiene daños. No instale fregaderos dañados.  Recuerde que es responsabilidad del instalador seguir las normativas locales de plomería y construcción.

Tenga presente que la garantía se considerará nula si no se siguen las instrucciones de instalación.

Las siguientes instrucciones se aplican solo a la instalación de fregaderos de acero inoxidable de montaje bajo cubierta Rohl sobre encimeras de superficie sólida. El espesor mínimo del material de la encimera real debe ser de 1/2". Sin embargo, es aconsejable la presencia de un contramarco de 1" alrededor del fregadero.

Los requisitos varían si la instalación se realiza sobre encimeras de granito, mármol o piedra. Pida más detalles al fabricante.

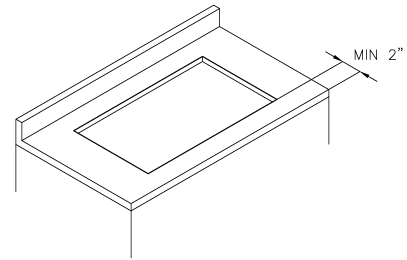

PASO 1 (recomendado solo para instaladores profesionales) Cree una plantilla Para obtener un corte perfecto, se puede utilizar una CAM (máquina asistida por ordenador); el archivo dwg correspondiente al recorte se puede encontrar en el sitio web de Rohl. Como alternativa, use una escuadra para trazar una línea desde el frente hasta la parte trasera de la base de la encimera y marque el centro del fregadero. Dibuje una línea paralela al borde delantero de la encimera para indicar hasta qué profundidad debe colocarse el fregadero. Normalmente esta medida es de 2" a 2-1/2" desde el frente, dependiendo también del voladizo de la encimera y del tipo de fregadero. Para crear una plantilla, posicione el fregadero dado vuelta sobre una madera contrachapada y dibuje una línea alrededor del perímetro. Corte del lado interno de la plantilla para obtener el resalte deseado. El tamaño de la plantilla debe ajustarse para obtener el tipo de revelación deseado, que no sea revelación cero (voladizo o revelación positiva). Corte la plantilla de madera contrachapada, prestando especial atención a seguir exactamente el radio de la esquina.

PASO 3 (recomendado solo para instaladores profesionales) Sujete los clips de montaje bajo cubierta Posicione el fregadero de forma tal que el resalte sea equidistante. Perfore los agujeros para los insertos de latón en el lado inferior de la encimera. Use una broca con tope para no perforar demasiado profundo y, en última instancia, atravesar la encimera. Para material de encimera de 1/2", los agujeros deben tener 3/8" de profundidad. Utilice cuatro clips en el lado largo del fregadero y tres clips en el lado corto. Los agujeros deben perforarse 1" hacia atrás con respecto al borde del recorte.

NOTA: El clip mide 3/4" de ancho y 2-3/4" de largo. En algunos casos puede ser demasiado largo. De ser así, haga un soporte de madera o de un material de superficie sólida, apóyelo contra el fregadero y atorníllelo en la pared del gabinete (este trabajo debe hacerse en el sitio). Controle que los tornillos no traspasen al otro lado del gabinete.
