Cómo reparar una fuga en la Llave del desviador en un sistema de llenado de bañera empotrable en la cubierta de 4 u 5 piezas

  1. Última actualización
  2. Guardar como PDF

Problema:

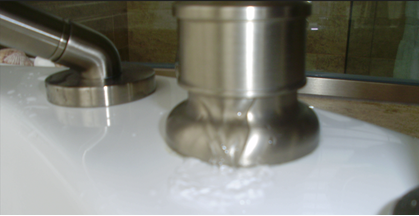

El agua se filtra por debajo de la llave del desvío cuando se activa. La causa probable son los residuos atascados en las válvulas de retención del desviador.

Preparación:

Debe cerrar las válvulas de corte del suministro de agua - ver artículo Cómo cerrar de manera segura una llave de cocina o grifo de de baño/ducha

  • Herramientas recomendadas:
    • Destornillador Philips
    • Destornillador plano y limpiador de aire comprimido (si fuera necesario)
    • Se recomienda cubrir el orificio del desagüe para evitar la pérdida de piezas durante el procedimiento.

Identificación, reparación o reemplazo

El primer paso consiste en identificar el modelo de desvío, ya que el proceso de reparación varía según el modelo específico. Para distinguirlos con claridad, los denominaremos Tipo A y Tipo B.

La identificación puede realizarse por la forma de la llave o por las válvulas de retención. Estas válvulas de verificación son los 4 orificios visibles en la parte superior del desvío una vez retirada la llave.

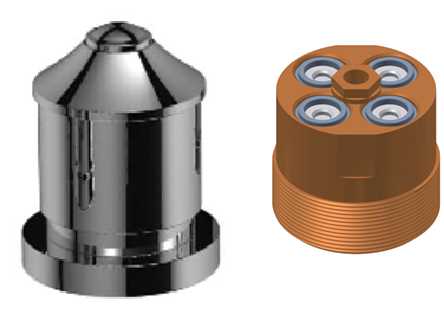

Tipo A


  • La parte superior del llave tiene forma de cono.
  • Las válvulas de retención son independientes. Si se presiona una con un destornillador, las demás no se mueven.
Paso 1: Retiro de la llave tipo A


  1. Desenrosque la tapa
  2. Desenrosque el tornillo
  3. Levante la llave para retirarla
Paso 2: Limpieza de las válvulas de retención

Puede determinar cuál válvula causa el problema abriendo levemente el suministro de agua: el agua fluirá a través de la válvula defectuosa. Una vez identificada, y con el agua aún levemente abierta, presione suavemente la válvula repetidas veces hasta que los residuos se eliminen, la pieza móvil vuelva completamente a la posición de cierre y el flujo de agua se detenga. Repita el procedimiento en los demás orificios si fuera necesario.



Reemplazo del cuerpo del desviador:

Si la limpieza no resuelve el problema y es necesario reemplazar el desvío, debe enviarse la siguiente pieza:

  • 0-667 (desviador)

*Se requiere acceso por debajo de la bañera para reemplazar el cuerpo del desviador

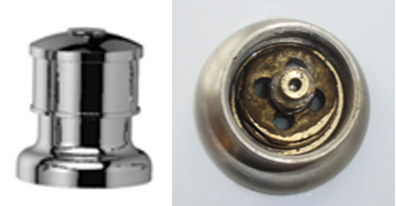

Tipo B


  • La parte superior de la llave es más plana
  • Las válvulas de retención no son independientes. Si se presiona un orificio, todos se mueven debido a la placa circular ubicada debajo.
Paso 1: Retiro de la llave tipo B


  1. La tapa está a presión. Puede utilizar un destornillador plano para desprenderla.
  2. Desenrosque el tornillo
  3. Levante la llave para retirarla
Paso: 2 Limpieza de las válvulas de retención

Si el desviador usa una placa, manténgala presionada y no abra el suministro de agua. Use un chorro de aire comprimido, similar a los que se usan para limpiar los teclados de las computadoras, para soplar aire en cada orificio para eliminar cualquier residuo. Una vez finalizado, abra levemente el agua para verificar si persisten fugas y repita el procedimiento si fuera necesario.



Reemplazo del cuerpo del desviador:

Si la limpieza no resuelve el problema y es necesario reemplazar el desviador, deben enviarse las siguientes piezas:

  • 0-667 (desviador tipo A, ya que el tipo B ya no está disponible)
  • 0-615
  • 1-924* (llave del desviador + *acabado)
  • 2 x 7-146 (manguera de nylon)

*Se requiere acceso por debajo de la bañera para reemplazar el cuerpo del desviador
